Giunto magnetico

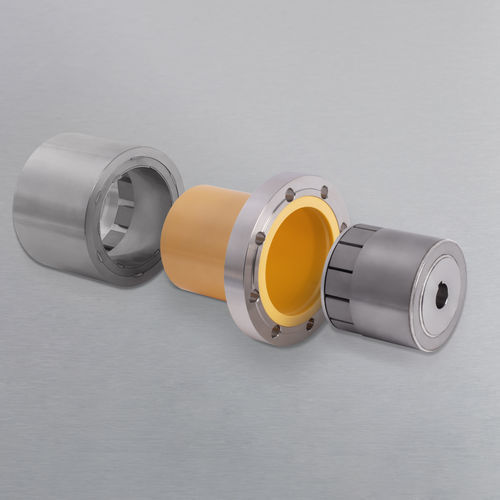

con camicia in ceramicaper trasmissioneper pompa

Panoramica
I giunti magnetici permanenti DST forniscono trasmissione di coppia senza contatto e senza perdite per pompe e agitatori, rappresentando un'alternativa alle tenute dinamiche convenzionali in applicazioni con fluidi critici, altamente tossici o aggressivi. DST offre oltre 1.000 configurazioni di magneti per adattarsi a diverse applicazioni cliente.

Caratteristiche termiche
Con magneti Sm2Co17 sono possibili temperature di esercizio fino a ≈350°C. Con magneti NdFeB sono possibili temperature di esercizio fino a ≈150°C.

Tabella: gamme di costruzione standard
Type | Power | Drawing no.
DST 27/1 | 1 Nm | D055M0153
DST 27/2 | 2 Nm | D055M0152
DST 45/4 | 4 Nm | D055M0013
DST 45/6 | 6 Nm | D055M0062
DST 45/8 | 8 Nm | D055M0015
DST 60/7 | 7 Nm | D055M0075
DST 60/10 | 10 Nm | D055M0136
DST 60/14 | 14 Nm | D055M0076
DST 60/22 | 22 Nm | D055M0077
DST 75/10 | 10 Nm | D055M0022
DST 75/20 | 20 Nm | D055M0028
DST 75/30 | 30 Nm | D055M0036
DST 75/40 | 40 Nm | D055M0044
DST 75/60 | 60 Nm | D055M0061
DST 110/22 | 22 Nm | D055M0024
DST 110/50 | 50 Nm | D055M0031
DST 110/80 | 80 Nm | D055M0039
DST 110/100 | 100 Nm | D055M0083
DST 135/85 | 85 Nm | D055M0026
DST 135/100 | 100 Nm | D055M0063
DST 135/135 | 135 Nm | D055M0033
DST 135/180 | 180 Nm | D055M0041
DST 135/220 | 220 Nm | D055M0010
DST 165/140 | 140 Nm | D055M0027
DST 165/200 | 200 Nm | D055M0034
DST 165/275 | 275 Nm | D055M0042
DST 165/365 | 365 Nm | D055M0047
DST 200/550 | 550 Nm | D055M0112
DST 200/700 | 700 Nm | D055M0113
DST 200/850 | 850 Nm | D055M0114
DST 200/1000 | 1000 Nm | D055M0115
DST 200/1200 | 1200 Nm | D055M0203

Coppia

• Standard: 1 – 1.200 Nm
• Su richiesta: 0,1 fino a 25.000 Nm

Materiali (parti a contatto con il fluido)
Le parti a contatto sono disponibili in materiali scelti in base al fluido:

• Standard: 1.4571 e 2.4610 (Hastelloy C-4)
• Acciaio inossidabile: 1.4301, 1.4401, 1.4404, 1.4435, 1.4539, 1.4980
• Hastelloy: 2.4602 (C22), 2.4819 (C276)
• Titanio: 3.7165 (Grado 5), 3.7035 (Grado 2), Beta C/Grado 19
• Materiali plastici: PTFE, PFA, TFM, PVDF
• Altri materiali speciali su richiesta

Applicazioni

• Ingegneria di processo
• Industria chimica
• Industria farmaceutica
• Forni industriali
• Gestione delle acque
• Compressori
• Tecnologia di dosaggio
• Idraulica
• Petrochimica
• Industria navale

Vantaggi

• Certificazione ATEX
• Ampia scelta di configurazioni magnetiche (>1.000)
• Soluzioni su misura
• Trasmissione di coppia senza contatto
• Tenuta ermetica tra lato motore e lato azionato
• Resistenza ai mezzi aggressivi
• Funzionamento senza manutenzione

Principio di funzionamento / Mezzi
Il giunto fornisce una trasmissione di coppia ermetica e senza contatto adatta a mezzi critici, altamente tossici o aggressivi comunemente impiegati in pompe e agitatori. Un video del prodotto e materiali aggiuntivi illustrano il principio di funzionamento e le installazioni tipiche.

Caratteristiche / specifiche tecniche

• Famiglia di prodotto: giunti magnetici permanenti DST
• Coppia (standard): 1 – 1.200 Nm
• Coppia (su misura): 0,1 – 25.000 Nm
• Tipi di magnete e limiti di temperatura: Sm2Co17 fino a ≈350°C; NdFeB fino a ≈150°C
• Materiali standard: 1.4571, 2.4610 (Hastelloy C-4)
• Materiali opzionali: diversi acciai inossidabili, Hastelloy C22/C276, vari gradi di titanio, PTFE/PFA/TFM/PVDF e altri materiali speciali
• Opzioni di progettazione: incapsulamento del rotore esterno e versioni con cuscinetto
• Gamma di costruzione standard: vedere tabella (Type / Power / Drawing no.) che copre le serie DST 27–DST 200 con coppie da 1 Nm fino a 1.200 Nm
