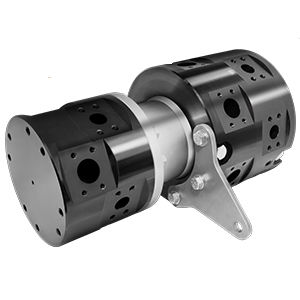

Giunto rotante a 2 passaggi SH-0790002

marittimoper applicazioni pesantiper impianto di sollevamento

Panoramica
Giunto rotante su misura a 2 passaggi progettato per una gru portale per container di nuova generazione per carico/scarico merci da navi portacontainer. Progettato per rispettare i vincoli di dimensione e peso dell'integrazione sulla gru; componenti in materiali conformi a DFAR e assemblaggio certificato ABS.

Dettagli chiave

• Settore: Marittimo / Attrezzature pesanti
• Applicazione: Gru portale per container per operazioni su navi
• Tipo di fluido: Altro
• Ambiente: Esterno
• Materiale: Acciaio al carbonio / lega
• Pressione max: 200 PSI [14 BAR], 4.000 PSI [276 BAR]
• Velocità max: 1 RPM

Passaggi e geometria

• Numero di passaggi: 2
• Dimensioni passaggi: 1.500" [38.1 mm], 2.000" [50.8 mm]
• Through Bore: Nessuno
• Diametro: 14.880" [378 mm]
• Lunghezza: 26.720" [678.7 mm]

Parametri di progetto correlati

• Intervallo velocità di rotazione (RPM) citato in progetti correlati: 0 - 24 RPM
• Intervalli di pressione citati in progetti correlati: 200 - 6.499 PSI [14 - 448 BAR]
• Famiglia di materiali citata: Acciaio al carbonio / lega
• Ambiente citato: Esterno

Specifiche tecniche

• Progettato per applicazione su gru portale per container in terminali marittimi
• Due passaggi fluidi indipendenti da 1.500" (38.1 mm) e 2.000" (50.8 mm)
• Pressioni massime erogate: fino a 4.000 PSI (276 BAR) su una gamma e 200 PSI (14 BAR) sull'altra come specificato
• Capacità a bassa velocità di rotazione ottimizzata per funzionamento a 1 RPM
• Senza through-bore
• Diametro esterno approssimativo 14.880" (378 mm) e lunghezza assiale approssimativa 26.720" (678.7 mm)
• Materiali di costruzione: acciaio al carbonio e leghe; tutti i materiali conformi a DFAR
• Certificazioni: certificazione ABS
• Progettazione personalizzata ottimizzata per i vincoli di dimensione e peso dell'installazione sulla gru
