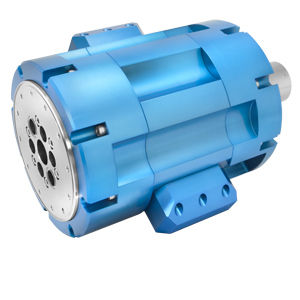

Giunto rotante per prodotti chimici DP-1080402

a 2 passaggiper applicazioni aeronauticheper applicazioni offshore

Panoramica
Giunto rotante per fluidi a 2 passaggi progettato per un'applicazione di raffreddamento militare. Progettato per spazi ristretti con una costruzione compatta e leggera in alluminio e una tenuta meccanica a faccia terminale per limitare le perdite e garantire affidabilità in ambienti gravosi.

Specifiche chiave

• Settore: Aerospaziale, Difesa
• Tipo di fluido: Chimico
• Ambiente: Offshore
• Materiale primario: Alluminio
• Pressione massima: 200 PSI (14 BAR)
• Velocità massima: 60 giri/min
• Numero di passaggi: 2
• Dimensione passaggio: 0,630" (16 mm)
• Foro passante: 1,000" (25,4 mm)
• Diametro esterno: 6,940" (176,3 mm)
• Lunghezza complessiva: 11,970" (304 mm)

Attributi correlati al progetto

• Categoria velocità di rotazione (giri/min): 25 - 99
• Categoria dimensione passaggio: 0,500" - 0,749" (12,70 mm - 19,02 mm)
• Categoria pressione: 200 - 6.499 PSI (14 - 448 BAR)
• Categoria foro passante: 1,0" - 2,9" (25,4 mm - 73,7 mm)
• Opzioni: Componenti a valore aggiunto

Specifiche tecniche

• Identificativo progetto: DP-1080402
• Configurazione: 2 passaggi, giunto rotante per fluidi
• Applicazione: Raffreddamento militare
• Costruzione: Costruzione specializzata compatta / leggera
• Design della tenuta: Tenuta meccanica a faccia terminale
• Materiale primario: Alluminio
• Pressione operativa massima: 200 PSI (14 BAR)
• Velocità di rotazione massima: 60 giri/min
• Diametro interno del passaggio: 0,630" (16 mm)
• Foro passante: 1,000" (25,4 mm)
• Diametro esterno: 6,940" (176,3 mm)
• Lunghezza complessiva: 11,970" (304 mm)
