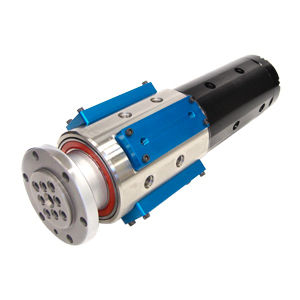

Giunto rotante per acqua QW-08308

per olioper gasa 8 passaggi

Aperçu
Giunto rotante a 8 passaggi progettato per un'applicazione su centrifuga medicale in ambiente di camera sterile. Presenta alette esterne integrate ad alta velocità per raffreddamento ad acqua e protezione contro l'intercomunicazione dei fluidi.

Specifiche del progetto (come elencate)

• Settore: Medicale
• Tipo(i) di fluido: Gas, Olio, Acqua
• Ambiente: Camera sterile
• Materiale: Alluminio; Acciaio al carbonio / legato; Acciaio inossidabile; Altro
• Pressione max.: 3.000 PSI [207 BAR]
• Velocità max.: 260 RPM

Dettagli meccanici

• Numero di passaggi: 8
• Dimensione/i passaggio: .312" [7,9 mm]
• Foro passante: .500" [12,7 mm]
• Diametro: 4.437" [112,7 mm]
• Lunghezza: 16.314" [414,4 mm]

Progetti correlati / Contesto (sommario)

• Numero tipico di passaggi per progetti correlati: 8 - 12 passaggi
• Gamma di dimensioni dei passaggi riferita: 0.250" - 0.374" [6,35 mm - 9,50 mm]
• Categoria di velocità di rotazione riferita: 100 RPM e oltre
• Intervallo di pressione riferito per progetti correlati: 200 - 6.499 PSI [14 - 448 BAR]
• Materiali riferiti per progetti correlati: Alluminio; Acciaio al carbonio / legato; Acciaio inossidabile; Altro
• Opzioni riferite: Protezione contro l'intercomunicazione; Raffreddamento esterno

Specifiche tecniche

• Modello / Progetto: QW-08308
• Applicazione: Centrifuga medicale (ambiente camera sterile)
• Funzione: 8 passaggi fluidi indipendenti per il trasferimento di gas/olio/acqua in applicazione rotante
• Materiali: Alluminio, Acciaio carbonio/legato, Acciaio inossidabile, Altro (secondo requisiti)
• Pressione massima: 3.000 PSI [207 BAR]
• Velocità rotazionale massima: 260 RPM
• Numero di passaggi: 8
• Dimensione del passaggio: .312" [7,9 mm]
• Foro passante: .500" [12,7 mm]
• Diametro complessivo: 4.437" [112,7 mm]
• Lunghezza complessiva: 16.314" [414,4 mm]
• Caratteristiche: Alette esterne integrate ad alta velocità per raffreddamento ad acqua; protezione contro l'intercomunicazione dei fluidi
• Idoneità ambientale: Progetto compatibile con requisiti di camera sterile
