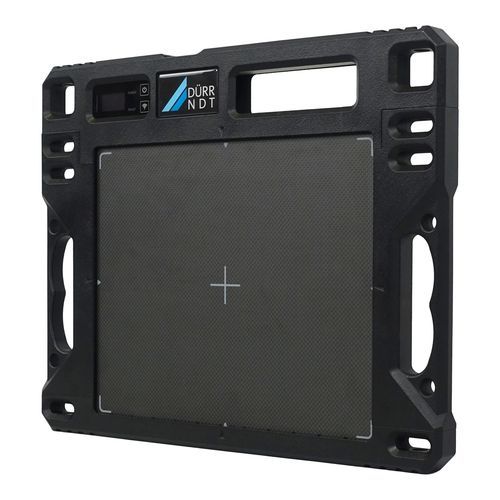

Rilevatore a pannello piatto di raggi X D-DR 2430 NDT

per CNDraggi Gammaportatile

Panoramica del prodotto
Rivelatore digitale ad alta risoluzione di medie dimensioni progettato per la portabilità e le condizioni difficili della radiografia industriale. La scelta migliore per l'uso universale con sorgenti gamma.

Caratteristiche principali

• Area attiva di 233 x 291 mm
• Adatto per sorgenti di raggi X e gamma
• Dotato di schermatura interna per l'uso fino a 350 kV
• Design estremamente robusto con maniglie per una facile portabilità
• Resistente alla polvere e all'acqua (IP67)
• Alta risoluzione
• Indicatori di stato Wi-Fi, LAN, batteria e sensore
• Punto di accesso wireless integrato
• Connettore per Ethernet Gigabit e alimentazione
• Test di caduta da 1 metro superato

Specifiche tecniche
Dati tecnici
D-DR 2430 NDT
Area attiva
233 mm x 291 mm
Dimensioni del rivelatore / incl. alloggiamento (H x L x P)
368 mm x 327 mm x 21,5 mm
435 mm x 343 mm x 30 mm
Peso del rivelatore / incl. alloggiamento
3,2 kg
4,5 kg
Numero di pixel
3072 x 3840
Tempo di frame
0,5 s a 180 s
Tempo di trasferimento immagine (cablato/senza fili)
2 s / 4 s
Energia massima
350 kV (per una lunga durata nelle applicazioni tipiche), Isotopi (con uso tipico sul campo)
Passo dei pixel
76 μm
SRb massima
130 μm
Scintillatore
GOS Plus
ADC
16-bit
Interfaccia
Ethernet Gigabit, WLAN: 2,4 GHz (802.11abgn) / 5 GHz (802.11ac)
Batteria
Ioni di litio (7,4 V, 29,6 Wh)
Condizioni operative
0 a 45°C, 30 a 85 % di umidità
Livello di protezione
IP67 (resistente alla polvere e all'acqua)
Software
DÜRR NDT D-Tect X
Fornitura
Alloggiamento, 2 batterie, caricabatterie, cavo adattatore Ethernet

Accessori

• Valigia di trasporto: Valigia rigida impermeabile per un trasporto sicuro con maniglia retrattile e ruote. Fornisce spazio per il rivelatore, accessori e notebook.
• Generatore di raggi X CP120B/CP160B: Generatori di raggi X portatili con un'uscita a potenziale costante di 120 kV/160 kV. Disponibile esclusivamente in un pacchetto con un dispositivo di imaging a raggi X e software.

Immagini di esempio

• Immagine di profilo, DN 150 x 9 mm, Iridio-192
• Immagine di analisi dello spessore della parete

Caratteristiche tecniche / Specifiche

• Rivelatore digitale ad alta risoluzione di medie dimensioni
• Area attiva di 233 x 291 mm
• Adatto per sorgenti di raggi X e gamma
• Schermatura interna per fino a 350 kV
• Design robusto con maniglie
• IP67 resistente alla polvere e all'acqua
• Passo dei pixel di 76 μm
• 3072 x 3840 pixel
• Tempo di frame: 0,5 s a 180 s
• Tempo di trasferimento immagine: 2 s (cablato), 4 s (senza fili)
• Scintillatore GOS Plus
• ADC 16-bit
• Connettività Ethernet Gigabit e WLAN
• Batteria agli ioni di litio (7,4 V, 29,6 Wh)
• Temperatura operativa: 0 a 45°C
• Umidità: 30 a 85 %
• Fornito con alloggiamento, 2 batterie, caricabatterie, cavo adattatore Ethernet
