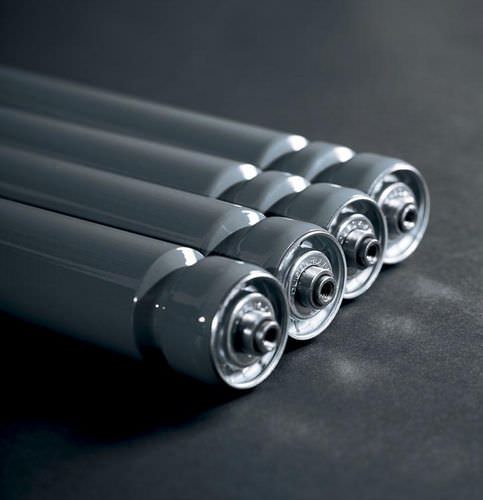

Rullo trasportatore con trasmissione a cinghia 306-307j series

in acciaio

TRASMISSIONE CON CINGHIA PIATTA TANGENZIALE Questo sistema di trasmissione del moto è ottenuto mediante un’unica cinghia piana, posta sotto i rulli portanti, ai quali trasmette il moto per il trasporto dell’unità di carico. TRASMISSIONE CON ANELLI DI CINGHIA TOROIDALE I rulli portanti, provvisti di gole, sono comandati mediante cinghie toroidali, collegate ad un albero di comando posto longitudinalmente sotto un lato della corsia a rulli e comandato da un motoriduttore. E’ possibile realizzare, con relativa facilità, anche tratti di accumulo interponendo tra le cinghie e l’albero, delle pulegge, che, tramite boccole, frizionano sull’albero stesso. RULLI SERIE 306 E 307J COMANDATI CON CINGHIA TANGENZIALE INFERIORE Tubo in acciaio, cuscinetti radiali rigidi a sfere del tipo 6001 e 6202. Diametri 50, 60 e 76mm Il catalogo riporta i dati tecnici essenziali, le esecuzioni a richiesta ed i carichi in funzione delle velocità e lunghezze. I rulli sono lubrificati per l’intervallo di temperatura normale:-10°C +90°C.
