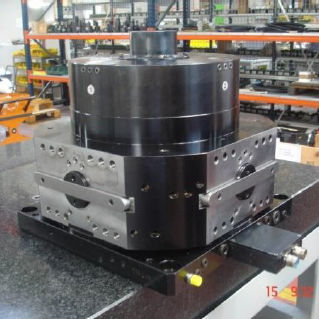

Torretta porta utensile a disco

verticaleasse verticaleidraulica

Duplomatic è famosa per la sua capacità di personalizzare il prodotto standard per soddisfare i requisiti altamente critici in alcune applicazioni speciali. Qui presentiamo due richieste specifiche: una nel campo del trasporto pesante e l'altra nell'industria del petrolio e del gas. Per la produzione di grandi alberi a gomito, Duplomatic ha sviluppato una soluzione con un disco-utensile da 1,2 mt montato sulla torretta elettromeccanica BSV-N320. La gestione di una così grande inerzia è raggiunta da una speciale configurazione della nostra Unità di Controllo UCN che può essere facilmente interfacciata con qualsiasi marchio CNC disponibile sul mercato. Un rapido cambio utensile è disponibile grazie alle unità di serraggio Capto C4 integrate. Questa soluzione offre non solo una precisione molto elevata, ma anche una grande rigidità. Sui grandi torni a pianale piatto, dove le barre di alesatura profonda sono utensili di base, due sono i problemi principali: la manipolazione di utensili pesanti e la rottura dei trucioli e la loro evacuazione. Sulle nostre grandi torrette verticali TRM-S, abbiamo sviluppato un raccordo rotante che fornisce 2 vie idrauliche (P-T) per il bloccaggio/sbloccaggio automatico degli utensili su portautensili speciali montati sull'alloggiamento della torretta. La pressione dell'olio può raggiungere i 100 bar per garantire il cambio utensile anche per grandi adattatori come Capto C8. Tramite una valvola idro-pilota installata nella base della torretta, possiamo garantire una pressione del refrigerante fino a 60-70 bar sull'asse della barra di alesaggio. La combinazione di cambio utensile automatico e alta pressione del refrigerante è un punto chiave per la competitività nell'industria petrolifera e del gas.
