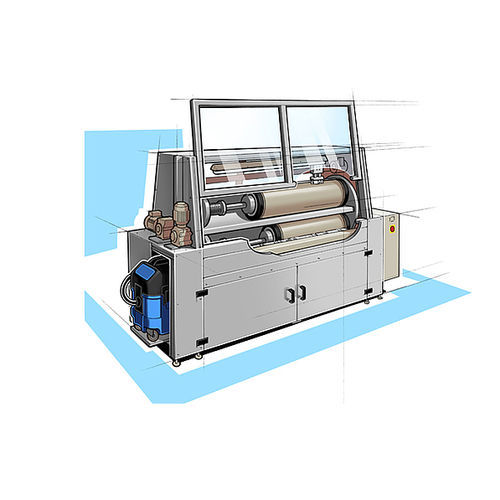

Macchina di lavaggio a solvente

automaticaper telaidi cilindro

Telaio di base della macchina in profilato di alluminio. Alloggiamento protettivo costituito da 2 porte di sicurezza pneumatiche, spostabili verso l'alto, con vetro di sicurezza temprato da 4 mm e 2 pareti laterali rigide. Magazzino fusti con 5 sedi per manicotti azionati congiuntamente e 5 sedi per manicotti a molla. Movimento rotatorio del magazzino fusti di 72 gradi ciascuno sopra il motoriduttore a induzione trifase; nel funzionamento automatico il motore sposta il magazzino fusti nella posizione di lavaggio; quando si carica la macchina con le maniche, il magazzino fusti può essere spostato in qualsiasi posizione desiderata con l'aiuto dell'interruttore a pedale. Il sistema di lavaggio contiene un sistema di circolazione del mezzo di lavaggio e una spazzola di lavaggio, progettata come spazzola a nastro, che, con l'aiuto di un sistema di azionamento a motore, viene spostata verso la manica e, con l'aiuto di un cilindro a corsa breve, viene messa in movimento ciclico-orizzontale durante il processo di lavaggio automatico. Il sistema di circolazione del liquido di lavaggio consiste in un contenitore separato in acciaio inox con filtro integrato, una pompa a bassa pressione (nel funzionamento manuale la pompa può essere utilizzata per pompare fuori il liquido di lavaggio contaminato) e un tubo per l'ugello per spruzzare le maniche. Il sistema di controllo (PLC) comprende i comandi e le spie di stato operative, situate in una scatola di distribuzione montata sul telaio di base della macchina. Attrezzatura Sistema di risciacquo costituito da un contenitore separato in acciaio inox, da una pompa a bassa pressione (nel funzionamento manuale la pompa può essere utilizzata per pompare fuori il liquido di lavaggio contaminato) e da una tubazione con ugello per la spruzzatura dei manicotti. Sistema di pulizia successiva (solo in collegamento con il sistema di risciacquo), composto da 2 spazzole di lavaggio
