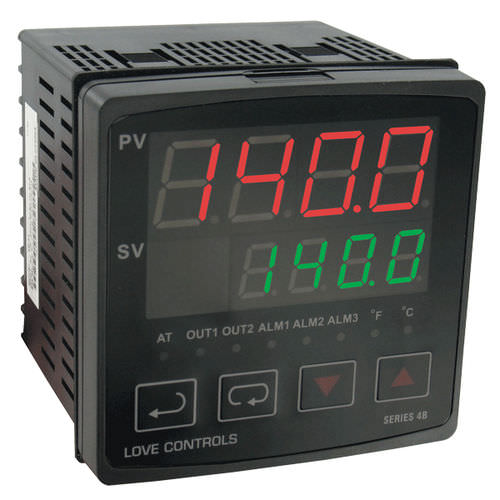

Regolatore di temperatura con display LED 4B series

PIDdi processoper caldaia

Il regolatore di temperatura/processo Serie 4B 1/4 DIN è progettato per accettare ingressi da termocoppia, RTD, corrente o tensione e fornire uscite doppie per il controllo. Le uscite disponibili sono relè/relè, impulsi di tensione/relè, corrente/relè o tensione lineare/relè. Le unità possono essere programmate per i metodi di controllo ON/OFF, PID, autotuning o tuning manuale. Il controllo PID è supportato da 64 azioni di rampa/ammollo. La Serie 4B comprende anche due uscite di allarme aggiuntive. La seconda uscita a relè può essere riconfigurata come terza uscita di allarme. Il tipo di allarme può essere selezionato tra 13 diverse funzioni di allarme preprogrammate. Il controllore dispone di due display a LED per l'indicazione locale dei valori di processo e di setpoint. APPLICAZIONI DEL PRODOTTO Controllo della temperatura per caldaie, controllo delle serrande in base alla temperatura o alla pressione. Piastre calde/pentole di fusione. Apparecchiature per l'imballaggio. Camere ambientali. Apparecchiature mediche. Apparecchiature per la ristorazione. CARATTERISTICHE L'ingresso universale accetta trasmettitori di processo, segnali RTD o termocoppie Controllo di uscita on/off, PID o manuale RS-485 standard su tutti i modelli Programma di controllo a stadi per un massimo di 64 azioni di rampa/ammollo Specifiche tecniche Display: Due display a 4 cifre e 7 segmenti. PV: 3/4" H (19 mm) rosso; SV: 1/2" H (12,7 mm) verde. Consumo di energia: 5 VA max. Memoria di backup: Memoria non volatile. Valori nominali delle uscite di controllo: Relè: SPDT, 5 A @ 250 VAC resistivo; Impulso di tensione: 14 V, da 10% a -20% (max 40 mA); Corrente: da 4 a 20 mA; Tensione lineare: 0-10 V. Peso: 425 g. Approvazioni delle agenzie: CE, RoHS, cUL, UL.
