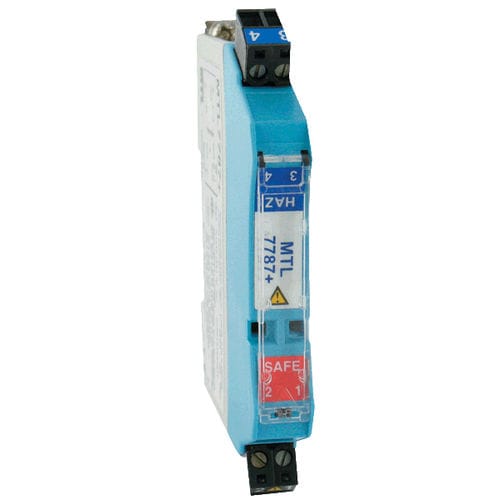

Barriera di sicurezza elettrica a sicurezza intrinseca MTL77 series

LED

Le barriere Zener della serie MTL7706/7787 sono barriere a diodi shunt a sicurezza intrinseca che possono essere utilizzate per comunicare e fornire isolamenti per alcuni trasmettitori Dwyer® approvati per l'uso in aree pericolose. Queste barriere limitano la quantità di energia che può passare nell'area pericolosa, inibendo l'accensione in atmosfere infiammabili. Applicazioni del prodotto Isola elettricamente i trasmettitori di pressione e di livello da circuiti non regolati per applicazioni a sicurezza intrinseca Caratteristiche Approvato per l'uso in aree pericolose Tensione del trasmettitore: 16.2 V @ 20 mA con carico di 250Ω (negativo a massa); 11,0 V @ 20 mA con carico di 500Ω (negativo a massa). Uscita area sicura: da 4 a 20 mA. Resistenza del carico: da 0 a 500Ω. Requisiti di alimentazione: 20... 35 Vc.c. con messa a terra. Precisione: ±2 µA in tutte le condizioni. Indicatore LED: Verde: Indicazione di alimentazione. Limiti di temperatura: da 5 a 95% RH. Terminali: Accolgono fino a 2,5 mm² a trefolo o a filo singolo. Descrizione della sicurezza: 28 µV, 300Ω, 93 mA. Peso: 4.140 g.
