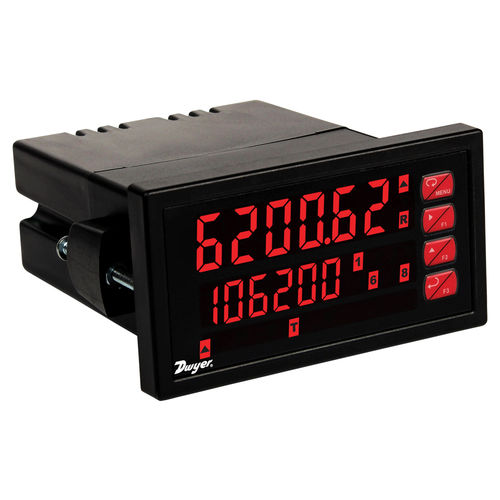

Indicatore di processo PM series

di corrente ACdi corrente continuadi portata

Questi misuratori digitali da pannello 1/8 DIN accettano segnali da vari trasmettitori e misuratori di portata e li visualizzano su un display a sei cifre a doppia riga in unità ingegneristiche. Questi misuratori forniscono anche l'alimentazione al dispositivo di campo e includono un pannello frontale NEMA 4X. Il software di programmazione gratuito basato su USB è residente sul misuratore. Le opzioni includono fino a quattro relè e un'uscita 4-20 mA. Il misuratore da pannello configurabile a doppia linea della serie MPM è un misuratore di processo per uso generale, selezionabile sul campo per un segnale di ingresso da 4-20 mA o 0-10 V. Fornisce 24 VCC per alimentare il trasmettitore. Il display a doppia riga può visualizzare la variabile di processo sulla riga superiore e le unità ingegneristiche sulla riga inferiore. Oppure, in modalità doppia scala, la variabile di processo può essere visualizzata in un'unità (come l'altezza) sul display superiore e in un'altra (come il volume) su quello inferiore. Il misuratore dispone anche della funzione automatica Round Horizontal Tank e della linearizzazione a 32 punti. I misuratori da pannello configurabili a doppia linea della serie APM e della serie PPM sono totalizzatori di portata per ingressi analogici o a impulsi. La caratteristica più utile di questi prodotti è il display a doppia linea che consente di visualizzare contemporaneamente la portata e il totale. È inoltre possibile programmare un totale generale non azzerabile. Il totale può essere azzerato dal pannello frontale o collegando un interruttore remoto al terminale F4 sul retro del misuratore. La serie APM accetta un segnale di ingresso da 4-20 mA o 0-10 V e fornisce l'alimentazione a 24 VCC per il misuratore di portata. Altre caratteristiche dell'APM includono l'estrazione della radice quadrata per il flusso DP e gli esponenti programmabili per il flusso a canale aperto. La serie PPM accetta un segnale di ingresso a impulsi e fornisce un segnale a 5,
