Centro di lavoro CNC 3 assi 3BDC

verticaleBT 40di foratura

Panoramica

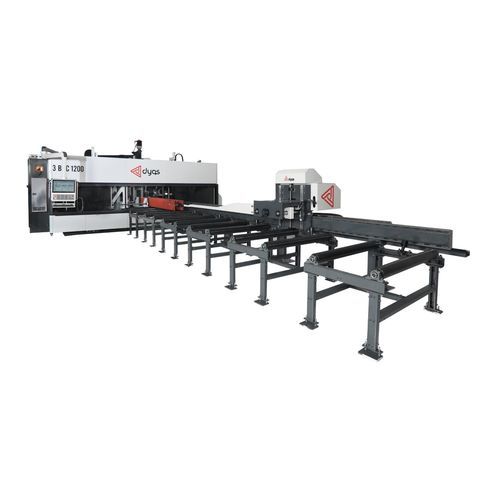

Il 3BDC-1200 è un centro di lavorazione CNC per profili e travi progettato per forature e lavorazioni ad alta produttività di profili in acciaio strutturale. La macchina integra un ponte mobile, controllo FANUC e azionamenti servo per un posizionamento preciso e ripetibile.

Caratteristiche principali

• Unità di controllo FANUC mobile per programmazione e gestione ergonomica
• Tutti gli assi azionati da servomotori FANUC con riduttore planetario
• Viti a ricircolo di sfere precaricate e telaio saldato in acciaio per stabilità dimensionale
• Ponte mobile per posizionamento rapido e preciso della mandrino
• Morsetti idraulici per fissaggio sicuro dei pezzi
• Mandrino progettato per cambio rapido utensile e resistente agli urti
• Cambiattrezzi automatico a 6 stazioni per ogni mandrino
• Portautensili BT40 con canali per refrigerante; raffreddamento MQL
• Nastri di carico e scarico da 12 m ciascuno; lubrificazione centrale standard

Specifiche tecniche

• Tipo macchina: 3BDC-1200
• Unità di controllo: FANUC iH/PRO pannello touch a colori 21,5 pollici
• Unità di foratura (verticale): 1
• Unità di foratura (orizzontale): 2
• Diametro di foratura: 10–40 mm
• Velocità mandrino: variabile in continuo 50–4000 rpm
• Potenza motore mandrino: 22 kW (280 Nm)
• Trasmissione del moto: viti a sfere precaricate / sistema di madrevite
• Cambiattrezzi automatico: ATC 6 stazioni per mandrino
• Lunghezza nastri carico/scarico: 12 m / 12 m
• Sistema di lubrificazione centrale: standard
• Sistema di raffreddamento utensili: MQL (Minimum Quantity Lubrication)
• Peso per metro lineare: 750 kg
• Maschiatura (opzionale): M10–M24 con kit speciale
• Larghezza × altezza profilo: 1200 × 500 mm
• Portautensili: BT40 (con canali per refrigerante)
• Movimento pezzo: servomotore + riduttore planetario
• Sistema di misurazione del profilo: standard
• Dimensioni macchina (L×P×A): 2250 × 7230 × 3295 mm
• Marcatura per incisione: standard
• Trasportatore trucioli: opzionale

Opzioni

• Integrazione sega a nastro per smussatura (opzionale)
• Trasportatore trucioli (opzionale)
• Kit maschiatura M10–M24 (opzionale)
• Dispositivi di serraggio e fissaggio personalizzati

Applicazioni

• Foratura e lavorazione in serie di profili strutturali in acciaio
• Produzione di telai, travi e capriate
• Preparazione componenti per saldatura e linee di assemblaggio
• Produzione per edilizia, macchine pesanti e infrastrutture
