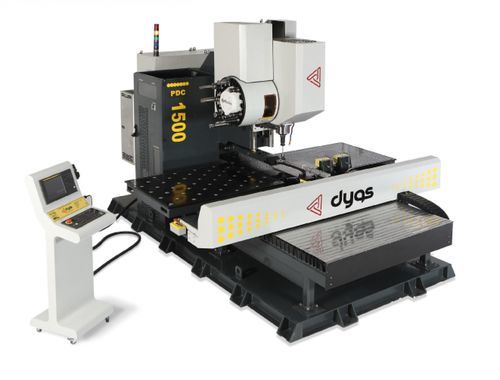

Macchina di foratura CNC PDC

verticale3 assiper lastre

Dettagli generali

• Integrazione con controllo CNC Fanuc Oi-MFP per cicli di foratura e fresatura industriali
• Costruzione in acciaio ad alta resistenza con saldature trattate termicamente
• Parti sabbiate e verniciate per protezione in ambiente industriale
• Lamiere da 6 mm a 80 mm movimentate su sfere di trasferimento con morsetti idraulici
• Processi: foratura, maschiatura, smussatura, marcatura impianto, fresatura simultanea e svasatura inferiore opzionale con elevata precisione
• Guide lineari e viti a ricircolo di sfere lubrificate continuamente con sistema di lubrificazione automatica
• Raffreddamento MQL che assicura raffreddamento interno ed esterno degli utensili tramite il mandrino
• Sistema di misura utensile/pezzo Renishaw per ridurre errori di set-up e dell'operatore
• Ridotta esposizione e intervalli di manutenzione più lunghi per piano di lavoro e utensili
• Nastro convogliatore trucioli opzionale e sistema CAM a supporto operatore opzionale
• Certificato CE

Dettagli tecnici
TIPO MACCHINA: PDC-1500 / PDC-1000
Sistema di controllo: Fanuc Oi-MFP
Unità di foratura: 1 unità verticale
Potenza mandrino: 22 kW
Coppia mandrino: 280 Nm
Velocità mandrino: 10–4 000 rpm
Portautensili: BT40
Spessore lamiera (min / max): 6 mm / 80 mm
Capacità foratura max: Ø40 mm
Capacità maschiatura: M8 – M24
Velocità assi X / Y: 20 m/min
Velocità asse Z: 15 m/min
Magazzino utensili automatico (ATC): 16 utensili
Esempi dimensioni materiale: fino a 1000x1500x65 mm (altre dimensioni disponibili)
Peso materiale esempio (max): fino a 760 kg
Peso macchina esempi: PDC-1500 ≈ 7.400 kg; PDC-1000 ≈ 6.600 kg
Dimensioni macchina esempio (PDC-1500): 5270x5600x2700 mm

Specifiche principali

• Modello principale: PDC-1500
• Modello alternativo: PDC-1000
• Controllo Fanuc Oi-MFP
• Mandrino 22 kW, 280 Nm, 10–4 000 rpm
• Portautensili BT40 con ATC a 16 posizioni
• Capacità spessore lamiera: 6–80 mm
• Foratura max Ø40 mm; maschiatura M8–M24
• Velocità assi: X/Y 20 m/min, Z 15 m/min
• Misurazione Renishaw, lubrificazione automatica e raffreddamento MQL

Opzioni e conformità

• Nastro convogliatore trucioli opzionale
• Sistema CAM operatore-compatibile opzionale
• Svasatura inferiore opzionale
• Certificato CE per uso industriale
