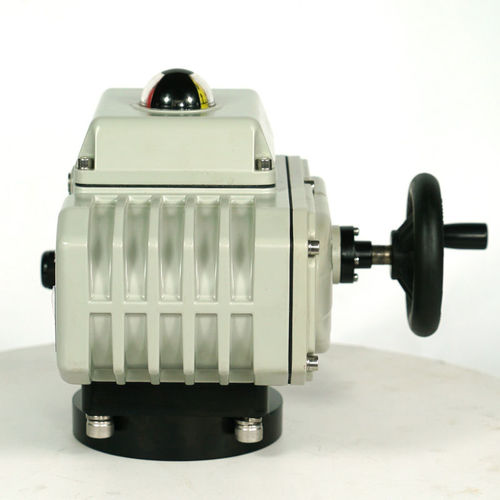

Attuatore per valvola elettrico DCL-F series

a quarto di giroper valvole a farfallain alluminio

Il trasmettitore di posizione ha fornito le risposte di quarto di giro actuator/4-20mA per la posizione della valvola Progettato per le piccole applicazioni di quarto di giro. L'azionatore può automatizzare le valvole che richiedono una rotazione di fino a 100 gradi. Per contribuire a proteggere le componenti ed a prolungare la vita dell'azionatore, un radiatore di anti-condensazione è facoltativo Un protettore termico è fornito per proteggere il motore dal riscaldamento eccessivo. Tempo standard/coppia di torsione: - 20S a 75S/50Nm a 2500Nm/442in.lbs a 22125in.lbs Peso totale: - 2.5KG a 20KG Caratteristica: - ISO5211 dirigono l'installazione Dimensione del porto: - Standard Grado di protezione: - IP67 NEMA4/4X Segnale in uscita: - 4-20mA Angolo dell'installazione: - 360° Applicazione: - Valvola Potere del motore: - 8W a 140W Temperatura ambiente: - -25℃~+55℃/-13°F~+131°F Alimentazione elettrica: - 24VAC/110VAV/220VAC Corpo di valvola: - Valvola a farfalla, valvola a sfera, valvola a saracinesca Descrizione L'azionatore elettrico di modello di DCL F è fornito del trasmettitore di posizione auto-in via di sviluppo per produrre il segnale analogico 4-20mA della posizione della valvola. Può essere ampiamente usato nel sistema di controllo di galleggiamento di 3 punti guidare le valvole a farfalla, le valvole a sfera o gli ammortizzatori di quarto di giro. Questo genere di sistema di controllo può ottenere il segnale analogico continuo del segnale di posizione della valvola decidere quando tagliare il potere o la direzione inversa di potere. Il duty cycle dell'azionatore è 70% o più alto, per tipo di accensione, l'azionatore può continuare funzionare per 20mins senza fermata.
