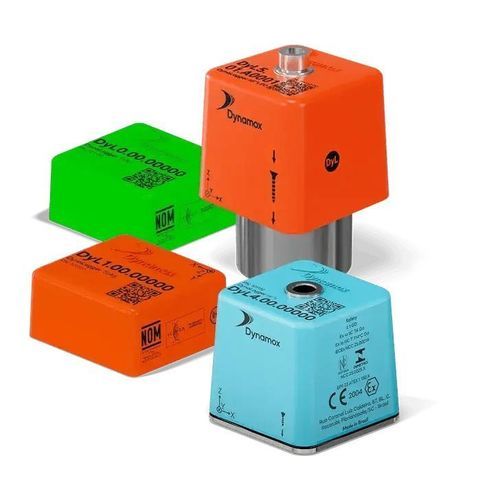

Sensore di vibrazione MEMS DynaLogger HF+

per sorveglianza di macchineper motoreper compressore

Panoramica
I sensori triaxiali di vibrazione e temperatura DynaLogger HF+ e HF+s identificano modalità di guasto e difetti su un'ampia gamma di asset industriali. La vasta copertura in frequenza supporta macchine da bassa a alta velocità; una piattaforma online offre analisi spettrale e strumenti per il monitoraggio continuo delle condizioni.

Modalità di monitoraggio
Telemetria

• Metriche configurabili per banda di frequenza
• Accelerazione (RMS)
• Velocità (RMS)
• Spostamento RMS
• Picco (Peak)
• Picco-picco
• Fattore di cresta
• Asimmetria (Skewness)
• Kurtosis
• Temperatura di contatto

Spettrale / forma d'onda

• Spettro
• Forme d'onda lineari, circolari e orbitali
• Filtri di frequenza
• Cepstrum
• Inviluppo (demodulazione)
• Autocorrelazione
• Waterfall spettrale
• Multi-metriche

Metriche avanzate

• RMS multibanda
• RMS dell'inviluppo
• Picco-picco
• Kurtosis
• FC e FC+
• Energia carpet (Carpet energy)
• Energia a 1X e armoniche in velocità
• 1X BPFO, BPFI, BSF e FTF in inviluppo e RMS dell'inviluppo

Dati chiave

• Frequenza massima: 13 kHz
• Densità di rumore spettrale: < 75 μg/√Hz
• Linee di risoluzione (uniaxial): 98.304
• Autonomia stimata batteria: 5 anni
• Temperatura massima di funzionamento (HF+s, lotti ≥ 053): 105 °C
• Portata in campo libero (Bluetooth 5.3): 100 m

Caratteristiche

• Formato compatto con ampia banda fino a 13 kHz
• Pila 3 V a lunga durata — autonomia stimata 5 anni in condizioni tipiche
• Alta risoluzione spettrale e di ampiezza per diagnostica dettagliata
• Ampia gamma di metriche — oltre 200 metriche temporali e di frequenza per banda
• Adatto a macchine a bassa velocità da >10 RPM
• Basso rumore spettrale (< 75 μg/√Hz)
• Misura triaxiale simultanea (x, y, z)
• Aggiornamenti firmware da remoto

Applicazioni

• Motori, pompe e ventilatori
• Compressori e frigoriferi
• Riduttori, compresi planetari
• Setacci vibranti
• Rulli
• Componenti interni di mietitrebbie e veicoli fuoristrada
• Paranco e attrezzature di piazzale
• Turbine eoliche
• Cuscinetti in asset ad alta e bassa velocità

Specifiche tecniche
Generale
Dimensioni: HF/HF+s (base acciaio inox): 39 × 39 × 35 mm
HF+s (base completamente in acciaio inox): 39 × 39 × 39 mm
Peso: HF+ (base alluminio): 73 g; HF+s (base acciaio inox): 97 g; HF+s (base completamente acciaio inox): 110 g
Materiale: Scocca: LEXAN™; Perni e base sensore: acciaio inox o alluminio
Montaggio: Incollato o avvitato
Segnalazione visiva (LED): Rosso / verde

Sensoristica
Accelerometro: MEMS triaxiale
Limite d'impatto accelerometro: 10.000 g in 0,2 ms

Alimentazione
Tensione batteria: 3 V
Autonomia: 5 anni (stima per utilizzi tipici)

Ambiente
Temperatura di esercizio: HF+: −10 °C a 84 °C; HF+s, lotti < 05: −10 °C a 84 °C; HF+s, lotti ≥ 053: −10 °C a 105 °C
Temperatura certificata per atmosfere esplosive: HF+ e HF+s: −10 °C a 79 °C; HF+s, lotti ≥ 053: −10 °C a 105 °C

Comunicazione
Comunicazione wireless: Bluetooth 5.3 (2.400 a 2.483,5 MHz)
Portata in campo libero: 100 m (dipende da ostacoli e interferenze)
Potenza RF in uscita: 0,4 dBm

Telemetria
Intervallo di monitoraggio: 1 a 60 min
Metriche monitorate: Accelerazione RMS, Velocità RMS, Temperatura di contatto
Risoluzione temperatura: 0,01 °C
Bande di frequenza: Standard di fabbrica: 34 Hz a 13 kHz e 3 Hz a 13 kHz (regolabile)
Risposta in frequenza (±3 dB): 7,6 kHz
Gamma di ampiezza: Fino a ±16 g
Memoria: 51.200 campioni (regolabile)

Spettrale
Densità di rumore spettrale: < 75 μg/√Hz
Frequenza di campionamento: Fino a 26 kHz
Risposta in frequenza (±5%): 7 kHz
Risposta in frequenza (±3 dB): 7,6 kHz
Risoluzione minima frequenza: 0,006 Hz (8 bit) · 0,012 Hz (16 bit)
Risoluzione minima ampiezza: 16 mg (8 bit) · 61 μg (16 bit)
Gamma di ampiezza: Fino a ±16 g
Linee di risoluzione (LOR): 98.304 (uniaxial) · 32.768 (triaxial)
Frequenza max.: 571 Hz a 13 kHz (regolabile)
Tempo max. di acquisizione: 172,2 s (uniaxial) · 57,3 s (triaxial)

Specifiche / dati tecnici

• Famiglia prodotto: DynaLogger HF+ / HF+s
• Frequenza max.: 13 kHz
• Densità di rumore spettrale: < 75 μg/√Hz
• Linee di risoluzione (uniaxial): 98.304; (triaxial): 32.768
• Frequenza di campionamento (spettrale): fino a 26 kHz
• Gamma di ampiezza: ±16 g
• Tipo accelerometro: MEMS triaxiale
• Batteria: 3 V, autonomia stimata 5 anni (uso tipico)
• Wireless: Bluetooth 5.3, portata in campo libero ~100 m
• Dimensioni (esempio): 39 × 39 × 35 mm (base acciaio inox)
• Intervallo di peso: 73 g a 110 g a seconda del materiale di base
• Temperature di esercizio esempio: −10 °C a 84 °C (standard); HF+s lotti ≥ 053 fino a 105 °C
• Grado di protezione (lotti/certificazioni selezionate): IP66 / IP68 / IP69K
