Sistema termografico con camera ad infrarossi

Panoramica

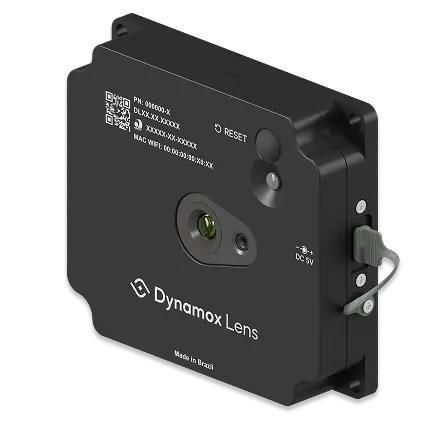

Dynamox Lens è un sensore termografico industriale progettato per il monitoraggio continuo 24/7 della temperatura degli asset. Misura la temperatura senza contatto e fornisce termogrammi pianificati e su richiesta con un'immagine in luce visibile sincronizzata per identificare rapidamente i componenti surriscaldati.

Funzioni principali

• Termografia continua con acquisizioni pianificate configurabili e richieste immagine on-demand.
• Acquisizione simultanea di immagine in luce visibile per ispezione ibrida termica+visibile e localizzazione accurata dei punti caldi.
• Sovrapposizione regolabile tra immagini termiche e visibili per individuare esattamente connessioni, cavi o interruttori che generano calore.
• Caricamento automatico di immagini e telemetria sulla piattaforma Dynamox (richiede connettività DynaGateway LTE o IoT).
• Correlazione dei termogrammi con dati di vibrazione e temperatura sulla piattaforma per diagnostica unificata e tracciamento storico.
• Generazione di rapporti tecnici in PDF dalla schermata di analisi, comprensivi di acquisizioni, palette, regioni di misura, annotazioni e scale di temperatura.

Applicazioni

• Monitoraggio termografico continuo di busbar, interruttori e terminali dei cavi.
• Monitoraggio di asset in posizioni pericolose o difficili da raggiungere senza esporre il personale di manutenzione.
• Monitoraggio fisso di quadri elettrici, connessioni e altre apparecchiature industriali che richiedono sorveglianza termica automatizzata.

Vantaggi

• Elimina i punti ciechi tra le ispezioni grazie al monitoraggio continuo.
• Riduce l'esposizione del personale ai rischi minimizzando i controlli manuali.
• Migliora l'accuratezza diagnostica con immagini ibride termiche + visibili per identificare con precisione i componenti guasti.
• Consente manutenzioni pianificate anziché arresti di emergenza grazie alla rilevazione precoce e alla cronologia termica.
• Fornisce la cronologia termica per supportare le decisioni di manutenzione e la tracciabilità.

Punti FAQ

• A cosa serve: mappa la radiazione infrarossa per evidenziare le differenze di temperatura e identificare surriscaldamenti anomali nei componenti elettrici.
• Differenza dai sensori puntuali: i sensori termografici catturano un'immagine termica completa (molti punti) in un singolo fotogramma rispetto a una lettura puntuale.
• Automazione: l'ispezione termica può essere automatizzata; immagini e telemetria vengono inviate senza fili alla piattaforma per analisi e archiviazione.
• Necessità del gateway: sì — immagini e telemetria vengono consegnate alla piattaforma Dynamox tramite un DynaGateway LTE o IoT; un singolo gateway può servire più dispositivi Dynamox.

Specifiche tecniche

• Dimensioni: 99,1 mm × 87,2 mm × 23 mm
• Peso: 315 g
• Montaggio: base avvitata o magnetica
• Fonte di alimentazione: batterie ricaricabili
• Alimentazione: 5 V DC - 2 A
• Intervallo telemetria (configurabile): 1 min a 60 min
• Intervallo termogrammi: 1 per raccolta programmata; richieste on-demand in qualsiasi momento
• Intervallo di temperatura (selezionabile): -20 °C a 550 °C
• Risoluzione: 256 × 192 px
• Campo visivo: 90° × 73,7°
• Distanza oggetto: 0,3 a 3,5 m
