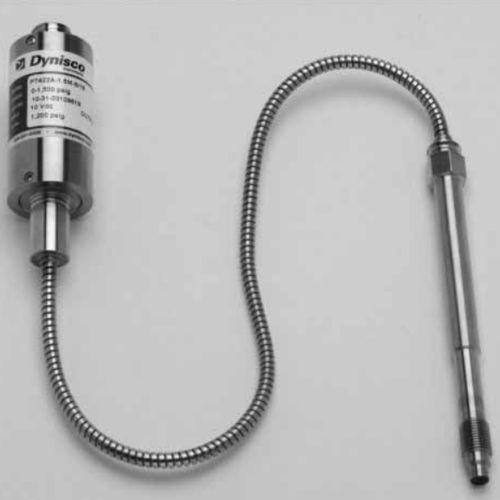

Trasduttore di pressione assoluta PT420A
a membranaanalogicodi fusione

trasduttore di pressione assoluta
trasduttore di pressione assoluta
trasduttore di pressione assoluta
trasduttore di pressione assoluta
trasduttore di pressione assoluta
trasduttore di pressione assoluta
trasduttore di pressione assoluta
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
assoluta
Tecnologia
a membrana
Uscita
analogico
Applicazioni
di fusione, per estrusore, per materiali fusi
Gamma di pressione

Max.: 30.000 psi

Min.: 0 psi

Precisione

0,25 %

Temperatura di processo

121 °C, 400 °C
(250 °F, 752 °F)

Descrizione

Il trasduttore della serie PT420 è un sensore +/- 0,25% ideale per applicazioni di pressione di fusione che richiedono elevata precisione, semplicità di installazione, ripetibilità e affidabilità. I trasduttori PT420 forniscono il segnale standard del settore di 3,33 mV/V, progettato per funzionare con la maggior parte degli indicatori di pressione. L'MPT420 è dotato di un connettore Bendix a otto pin. Sono disponibili configurazioni opzionali a termocoppia o RTD per fornire la temperatura di fusione. Il PT420 è dotato di una filettatura UNF da 1/2-20 per l'installazione nei fori di montaggio dei trasduttori standard e, se si desidera, può essere fornito con una serie di altri collegamenti elettrici. CARATTERISTICHE DELLE PRESTAZIONI Uscita: 3.33 mV/V +/- 2,0% Tensione di ingresso: 10 Vdc raccomandata, 12 Vdc massima Ripetibilità: +/- 0,1% FSO, +/- 0,2% FSO per intervalli di 500, 750, 1.000 psi Configurazione: Estensimetro a ponte di Wheatstone a quattro bracci con lamina incollata Resistenza del ponte: Ingresso: 345 Ohm minimo, Uscita: 350 Ohm +/- 10% Sovrapressione: 2 X FSO o 35.000 psi, se inferiore Bilanciamento dello zero: +/- 5% FSO Calibrazione Shunt interno (R-Cal): 80% FSO +/- 0,5% Resistenza di isolamento: 1000 megaohm a 50 Vdc CARATTERISTICHE MECCANICHE E DI TEMPERATURA Spostamento della sensibilità dovuto a variazioni di temperatura: +/- 0,005% FS/oF max (+/- 0,01% FS/oC max) Coppia di montaggio: 500 inch/lbs. massimo Parti bagnate standard: SST 15-5 PH rivestito in Dymax®

---
