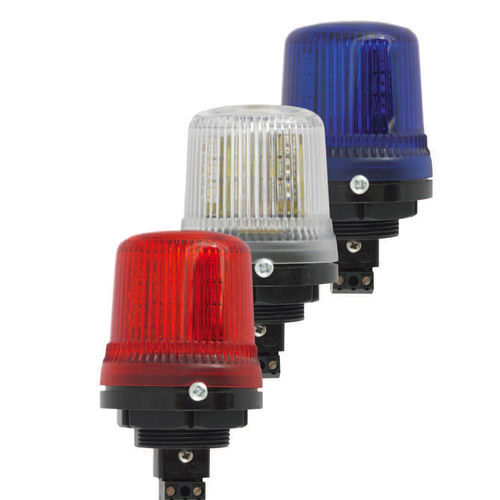

Segnalatore luminoso permanente B100LDA

LEDDC230 V AC

Panoramica
Il B100LDA è la versione lampeggiante LED permanente della serie B100, progettata per la segnalazione visiva su quadri di comando e apparecchiature industriali che richiedono un indicatore compatto con protezione IP65.

Descrizione
La base per il montaggio a pannello incorpora una morsettiera a innesto che permette un'installazione rapida e una manutenzione semplificata. Disponibile con lenti prismatiche o lisce e diverse colorazioni LED per identificazione di zone o processi.

Caratteristiche

• Lente con fissaggio a baionetta per un montaggio sicuro.
• Vite di bloccaggio antimanomissione.
• Fissaggi in acciaio inox per resistenza alla corrosione.

Specifiche
Fonte di luce: 9 x LED ad alta potenza
Colori lente / LED: Ambra, Blu, Trasparente (LED bianca), Verde, Rosso, Giallo
Tipo di lente: Prismatico (standard) o liscio
Montaggio: Montaggio a pannello PG29
Intensità di picco/effettiva cd: 5,5 cd* (misurato secondo I.E.S.)
Protezione ingressi: IP65
Materiale dell'alloggiamento: PC ad alto impatto, UL94 V0 (f1)
Terminali: 0,5 a 1,5 mm² collegabile
Temperatura di esercizio: Da -25 a +50°C [-13 a +122°F]
Temperatura di conservazione: Da -40 a +70°C [-40 a +158°F]
Umidità relativa: 90% a 20°C [68°F]
Peso: 93 g / 2,04 lbs
*Le misure di candela rappresentano le prestazioni con lente trasparente a tensione ottimale

Consumo di corrente
10–30V dc: 80 mA
90–230V ac 50/60Hz: 32 mA

Codici delle parti (esempi)
Versione 10–30V dc: B100LDA030B/[y] (dove [y] = codice colore lente A, B, C, G, R, Y)
Versione 90–230V ac: B100LDA230B/[y]
Mappatura codici colore: A = Ambra, B = Blu, C = Trasparente (Bianco), G = Verde, R = Rosso, Y = Giallo

Approvazioni
Certificato GOST‑R: POCC GB.JB05.H00144.

Caratteristiche / specificazioni tecniche

• Modello: B100LDA
• Tipo: Lampeggiante LED permanente per montaggio a pannello
• Fonte luminosa: 9 x LED ad alta potenza
• Colori disponibili: Ambra, Blu, Trasparente (Bianco), Verde, Rosso, Giallo
• Tipo di lente: Prismatico (standard) o liscio
• Montaggio: Pannello PG29 con morsettiera a innesto
• Intensità: 5,5 cd* (lente trasparente, tensione ottimale)
• Protezione ingressi: IP65
• Materiale alloggiamento: PC ad alto impatto, UL94 V0 (f1)
• Terminali: 0,5–1,5 mm² collegabile
• Intervallo temperatura esercizio: -25 a +50°C
• Temperatura di conservazione: -40 a +70°C
• Umidità relativa: 90% a 20°C
• Peso: 93 g
• Corrente: 10–30V dc = 80 mA; 90–230V ac = 32 mA
• Esempi di codici: B100LDA030B/[y], B100LDA230B/[y]
