Caratteristiche

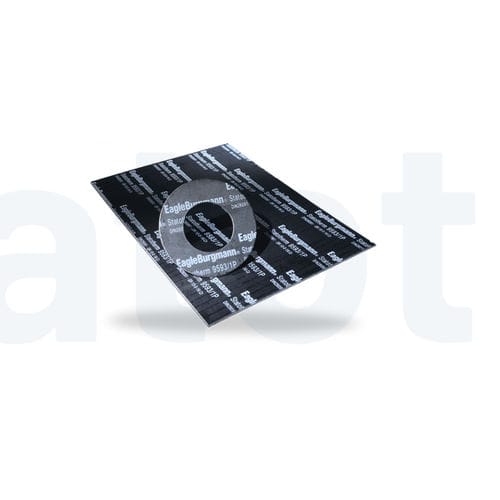

Statotherm 1P 9593/1P è un foglio di guarnizione in fogli di grafite espansa flessibile (purezza > 98%) che può essere combinato con un inserto in lamiera di acciaio inossidabile (materiale: 316 (L), spessore 0,05 mm). Statotherm 1P 9593/1P è una guarnizione con una sovrapposizione di grafite particolarmente adattabile che ne permette l'utilizzo con basse pressioni superficiali e in connessioni flangiate fragili.
Vantaggi
Nessun infragilimento
Eccezionale resistenza all'ossidazione
Può essere utilizzata in connessioni flangiate fragili
Gamma di funzionamento
Pressione: p = 40 bar
Temperatura
Funzionamento continuo:
t = -200 °C ... +400 °C
Vapore: tmax=+550 °C
Ambiente inerte:
tmax = +550 °C
Rugosità superficiale raccomandata: RZ = 12,5 ... 50 μm
Resistenza chimica: pH = 0 ... 14
Resistente a quasi tutti gli acidi organici e inorganici, alcali, oli e solventi. Non adatto all'uso in mezzi altamente ossidanti o in fluoro elementare, bromo, triossido di zolfo o ozono (O3) > 150 °C.
Applicazioni raccomandate
Industrie
Industria di processo
Industria petrolchimica
Industria chimica
Tecnologia delle centrali elettriche
Varianti
9593/1P (lamiere)
9593/1R (anelli e tagli)
9593/1RIG (anelli con occhiello interno)
9593/1RA (cornici)
9593/1S (segmenti)
Note
Per un funzionamento sicuro, utilizzare sempre guarnizioni asciutte e non danneggiate.
Forme di fornitura
Fogli:
1.000 x 1.000 mm e 1.500 x 1.500 mm
1,0 /1,5 /2,0 / 3,0 / 4,0 mm di spessore
Anelli e parti stampate:
Dimensioni standard secondo DIN EN 1514-1 o ASME B16.21
---
