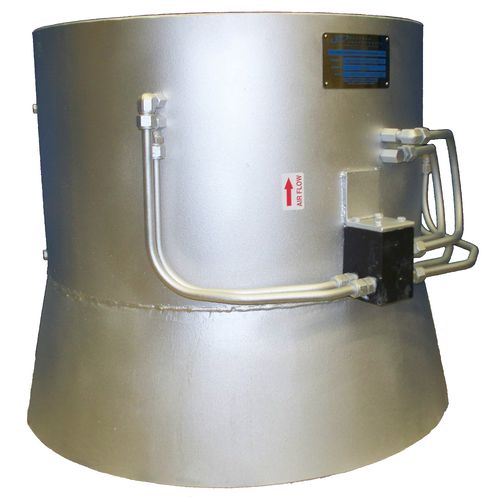

Condizionatore di portata per misurazione di portata HBE

per aria di combustione

Il condizionatore di flusso High Beta Engineered è un dispositivo di condizionamento del flusso di concezione proprietaria, progettato per ridurre al minimo le perdite di pressione e raddrizzare il flusso nei condotti dell'aria di combustione con un numero relativamente basso o quasi nullo di tratti rettilinei a monte e/o a valle. Eliminando il flusso ciclonico, turbolento e inverso nel punto di misura, l'High Beta ottimizza le condizioni del flusso in modo che i Pitot VAP di accompagnamento possano ottenere la massima precisione. L'High Beta è costituito da una sezione di condotto flangiata in acciaio inox 304 che può essere inserita in condotti rotondi o rettangolari. Una sezione convergente raddrizza efficacemente il profilo del flusso e accelera l'aria attraverso l'area di misura circolare. All'interno di ogni HBE è alloggiata una serie di pitot VAP che forniscono un'uscita di pressione differenziale accurata per il massimo grado di misurazione del flusso d'aria e di controllo del processo. L'High Beta è resistente all'erosione e può gestire temperature di processo tipiche fino a 700oF. Inoltre, l'High Beta può essere calibrato con riferimento *NIST prima dell'installazione. Le incertezze tipiche del flusso totale con calibrazione *NIST possono essere pari a +/-0,50% nell'intervallo di calibrazione. L'HIGH BETA E L'INDUSTRIA ENERGETICA La tendenza a migliorare l'efficienza nelle centrali elettriche di oggi impone la necessità di controlli efficaci dell'assetto della caldaia che, a sua volta, richiede una misurazione accurata del flusso d'aria di combustione.
