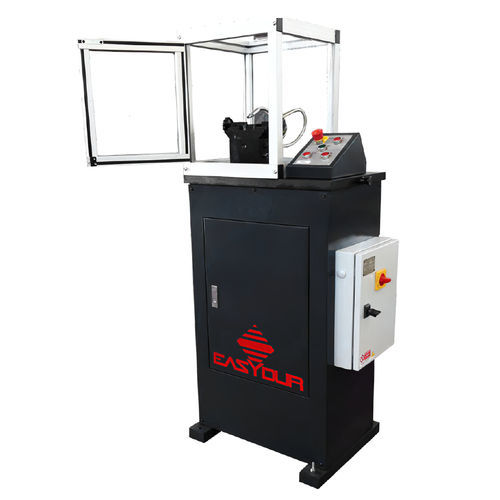

Brocciatrice idraulica

La Brocciatrice, chiamata anche spinatrice, permette la realizzazione di intagli di elevata precisione, a forma di U o V da 2, 3 o 5 mm di profondità, su campioni di dimensioni 55 x 10 x 10 mm. A fine ciclo, secondo necessità e come previsto dalle norme, i campioni lavorati presentano intagli tipo KV, KU e KCU necessari per la loro corretta rottura come previsto dalle norme di riferimento della Prova di Resilienza Charpy. Caratteristiche costruttive La macchina deve essere accessoriata di broccia (o spina), dotata lateralmente di sagome taglienti per asportare il materiale (truciolo) dal campione. Un gruppo idraulico posto superiormente alla traversa, agisce quindi sulla broccia spingendola verticalmente dall’alto, mentre il campione, bloccato da una morsa posta sulla base dell’attrezzatura, viene intagliato. A seconda del tipo di broccia utilizzato, sono possibili intagli a forma di U o V e di diverse profondità (da 2 a 5 mm), come richiesto dalle norme di riferimento. SECONDO GLI STANDARD: ASTM E23 Prove di resistenza all’urto Charpy per campioni sotto dimensionati ASTM A370 Metodi di prova standard e definizioni per le prove meccaniche di prodotti in acciaio Metodi di prova e specifiche base UNI EN ISO 148-1 Materiali metallici – Prova di resilienza Charpy – Parte 1: Metodo di prova
