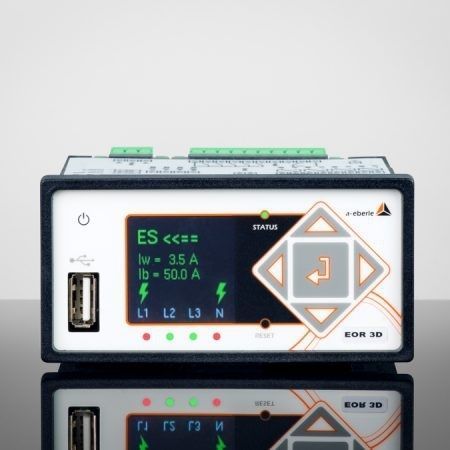

Sistema di localizzazione dei difetti EOR-3D

L'EOR-3D combina la localizzazione di cortocircuiti e guasti a terra in un unico dispositivo compatto. Il dispositivo combina i vantaggi di diversi processi di localizzazione. Grazie alla priorità e alla ponderazione dei processi di localizzazione, è possibile combinarli perfettamente tra loro. L'EOR-3D può essere indirizzato tramite diversi protocolli di controllo integrati, può leggere fino a sei dispositivi tramite Modbus master e può funzionare anche come gateway. Le caratteristiche di sicurezza informatica e la libertà di programmazione del dispositivo lo rendono un ausilio unico per la localizzazione di guasti a terra e cortocircuiti. L'indicatore di guasto a terra e di cortocircuito offre un'ampia gamma di processi di localizzazione sia per le reti compensate che per quelle isolate; questi possono anche essere prioritari. Processo di guasto a terra transitorio attraverso l'uso degli algoritmi qu2 e qui per i guasti unici, i guasti intermittenti (qui), i guasti nei loop con grandi correnti circolanti (qu2) e le resistenze errate possono essere localizzate nell'intervallo dei kOhm Processo di direzione della potenza attiva o cos(φ): Valutazione della direzione della potenza attiva, dell'aumento della corrente residua attiva Processo delle armoniche con misurazione della direzione della potenza associata per una frequenza selezionata dall'utente Localizzazione degli impulsi Indicatore di cortocircuito direzionale o non direzionale con tempo di reset configurabile Rilevamento dei guasti a terra transitori con l'uso degli algoritmi qu2 e qui per i guasti una tantum, i guasti di restrizione (qui) e i guasti nei loop con grandi correnti circolanti (qu2) Direzione della potenza reattiva o processo sin(φ) Indicatore di cortocircuito direzionale o non direzionale con tempo di ripristino configurabile
