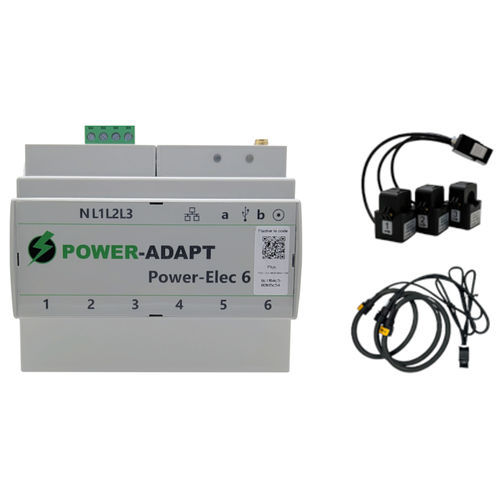

Centrale di misura digitale Power-Elec-6

Power-Elec-6 - contatore di energia multicircuito LoRaWAN e Modbus
Il Power-Elec-6 semplifica il deployment di sotto-contatori elettrici per impianti nuovi e retrofit e supporta i requisiti di gestione dell'energia secondo ISO 50001.

Funzioni principali
Con 6 ingressi RJ45, il dispositivo misura fino a 6 circuiti trifase o 18 circuiti monofase (possibile miscelazione). Precisione di misura: 1% per potenza attiva, tensione, corrente e fattore di potenza. Comunicazione dati tramite LoRaWAN o protocolli cablati: Modbus TCP, Modbus RS485 e BACnet IP.

Oltre il semplice monitoraggio energetico

• Guasti e rischi elettrici: rilevamento di microinterruzioni, cali e picchi di tensione, surriscaldamento dei cavi, squilibrio di tensione e potenza, tasso di distorsione armonica
• Monitoraggio delle condizioni operative: ore di funzionamento e conteggio cicli, rilevamento sovraccarichi e perdita di efficienza

Trasformatori di corrente e bobine Rogowski
I trasformatori di corrente apribili e le bobine Rogowski permettono la misura non intrusiva della corrente agganciandosi intorno ai conduttori, ideale per retrofit. Sono forniti in kit da 3 e si collegano al Power-Elec-6 tramite cavo RJ45. I kit includono un cavo RJ45 da 2,5 m e un adattatore per guida DIN opzionale (esclusi i kit Rogowski flessibili). I CT apribili si adattano a tutte le sezioni dei conduttori e possono essere installati in quadri con spazio limitato.

Installazione semplice
Ingombro ridotto: 6 moduli DIN contro 24 per sei contatori trifase modulari. Una singola connessione di tensione misura fino a 6 linee di alimentazione. L'uso di CT o bobine Rogowski evita di scollegare i conduttori dai interruttori durante l'installazione.

Configurazione semplice
Configurazione da laptop o smartphone via Wi‑Fi. Interfaccia semplice per una rapida impostazione di tutti i parametri dei connettori. Il PE6 fornisce diagrammi di Fresnel per diagnosticare errori di cablaggio dei CT e delle bobine Rogowski e supporta l'inversione di polarità dei CT per correggere errori di installazione. I protocolli di comunicazione come LoRaWAN possono essere attivati con un clic.

Visualizzazione semplice
Dopo la configurazione il PE6 visualizza le misure in tempo reale sulla sua interfaccia Wi‑Fi (corrente, tensione, potenze attiva/reattiva, fattore di potenza). L'interfaccia è compatibile con il display PE-TAB per trasformare il Power-Elec-6 in un'unità di monitoraggio in tempo reale.

Caratteristiche / specifiche tecniche

• Modello: Power-Elec-6
• Marca: Eco-Adapt
• Ingressi: 6 ingressi RJ45
• Circuiti misurabili: fino a 6 circuiti trifase o 18 circuiti monofase (miscelazione possibile)
• Precisione: 1% per potenza attiva, tensione, corrente e fattore di potenza
• Protocolli di comunicazione: LoRaWAN, Modbus TCP, Modbus RS485, BACnet IP
• Misure avanzate/Expert: microinterruzioni, cali/picchi di tensione, surriscaldamento dei cavi, squilibrio di tensione e potenza, tasso di distorsione armonica
• Monitoraggio condizioni operative: ore di funzionamento, conteggio cicli, rilevamento sovraccarichi, rilevamento perdita di efficienza
• Supporto CT / Rogowski: kit da 3, collegamento via RJ45; kit forniti con cavo RJ45 2,5 m; adattatore guida DIN disponibile (esclusi kit Rogowski flessibili)
• Ingombro di installazione: 6 moduli DIN
• Interfaccia di configurazione: Wi‑Fi per laptop/smartphone; diagnostica di Fresnel; inversione polarità CT
• Visualizzazione: display in tempo reale di corrente, tensione, potenze attiva/reattiva e fattore di potenza; compatibile con PE-TAB
• Modalità Expert: abilita misurazioni avanzate di guasti elettrici e condizioni operative
