- Progettato per la produzione di acqua calda
- Si rivolge al sistema di fornitura di calore di impianti industriali e domestici
- Tre diagrammi tempo-temperatura 70-95 °C; 70-110 °C; 70-150 °C
- Capacità da 0,25 a 15,0 MW

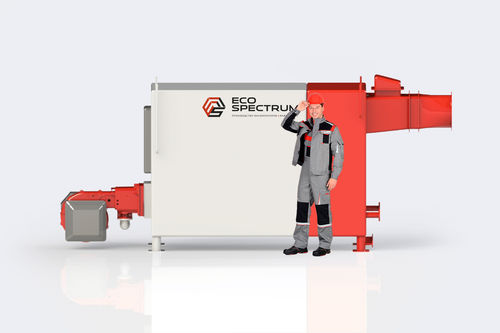

La differenza fondamentale tra le caldaie della serie GEOTHERM WGB (3P) e GEOTHERM WGB (P); GEOTHERM WMB; GEOTHERM WGB(V) è che i gas di scarico dopo la combustione del bruciatore girano nel forno, passano attraverso il fistone, girano nuovamente e passano attraverso la superficie convettiva. Il vantaggio principale di questa serie di caldaie è che possono essere utilizzate per sostituire vecchie apparecchiature durante la ricostruzione di locali caldaia, perché le caldaie della serie GEOTHERM® WGB (3P) hanno un ingombro ridotto in lunghezza. L'ingombro ridotto in lunghezza è dovuto al fatto che la superficie convettiva si trova sopra il forno della caldaia e non dietro, come nelle caldaie della serie GEOTHERM® WGB (P).
Caratteristiche:
Modello di caldaia - 0,63
Potere calorifico - 630 kW
Temperatura dell'acqua
Uscita caldaia - 95 °C
Ingresso caldaia - 70 °C
Efficienza della caldaia
Gas - 94,2
Diesel - 91,9
Consumo di combustibile
Gas - 66,7 H m3/h
Diesel - 59 kg/h
Temperatura dei gas di scarico
Gas - 144 °C
Diesel - 188 °C
Resistenza aerodinamica della caldaia
(senza bruciatori) - 350 Pa
Resistenza idraulica - 0,15 MPa
Pressione di resistenza dell'acqua - 0,7 MPa
Portata d'acqua della caldaia - 21,7 t/h
Fattore di emissione di ossido di azoto
Gas - 0,08 g/m3
Diesel - 0,16 g/m3
Intervallo di controllo - 30-100 %
Peso della caldaia - 1770 kg
Volume della caldaia - 0,34 m3
Superficie termica - 30 m2
---
