Sistema di misurazione di geometria MAGIS FC3D+

3D2Dcon telecamera

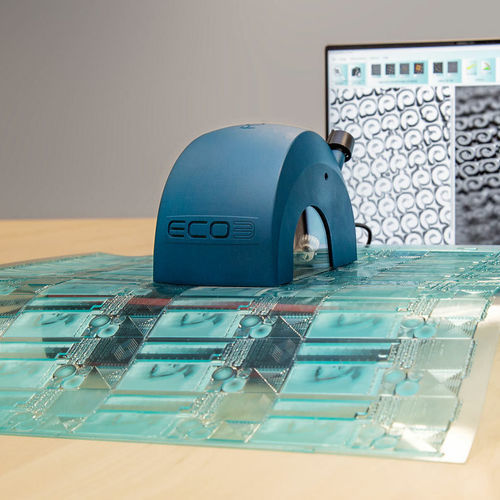

MAGIS FC3D+ è l’unico dispositivo di misurazione flessografica al mondo in grado di acquisire contemporaneamente sia la superficie che le aree inferiori dei punti della griglia e la loro base dalla parte laterale. Due telecamere registrano la superficie e i fianchi dei punti della griglia; la telecamera laterale è in grado di rilevare l’intera area visibile grazie a un metodo di nuova concezione. Il nuovo controllo dell’apertura della telecamera laterale consente inoltre la regolazione esatta in base all’illuminazione o alle esigenze dei diversi materiali delle lastre e delle retine. Entrambe le funzioni insieme permettono di rappresentare ogni punto dell’immagine con una risoluzione estremamente nitida, di visualizzare i dettagli più fini e di garantire un elevato livello di precisione di misurazione. Specifiche tecniche Area del punto (%) Lastre flessografiche Dimensione del punto (diametro in µm/mm) Materiale mascherato, pellicola Lineatura (linee per cm o pollice) Vista laterale Larghezza e angolo della linea Lastre flessografiche convenzionali Colore, con separazione CMYK Lastre in gomma, eccetto il nero Statistiche, grafici, confronto dati lastre con supporto metallico, parziale Tipo di lastra AM, FM, HD Tecnologia di misurazione Sensore 1,3 MB Area di analisi: ~2 mm² Lineatura: 30-85 L/cm; 76-216 Lpi Ripetibilità: +/- 0,5% Target di calibrazione ISO Cassa luminosa fissa in cui viene guidato lo strumento Sistema ottico Scansione completa dell’intera immagine 3D con PMAG >4x, risoluzione > 288 L/mm 3D-PMAG: >4x; risoluzione > 228 L/mm. per la telecamera laterale Controllo individuale del contrasto e della luminosità dell’immagine Calibrazione 2D e 3D in X-Y-Z Componenti in dotazione Testina MAGIS FC3D+ con software e dongle (64 bit) Illuminazione speciale con retroilluminazione Valigetta di trasporto
