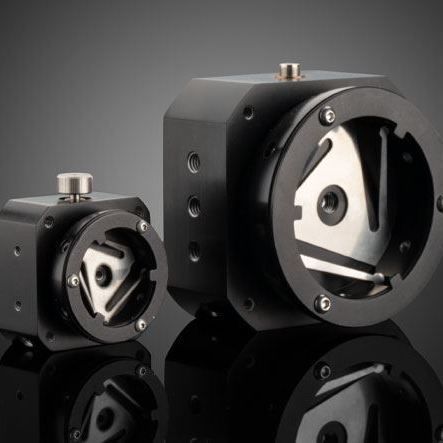

Porta specchio per montaggio

non specificato

Panoramica
I supporti cardanici a bassa distorsione di fronte d'onda offrono una soluzione di montaggio a bassa sollecitazione e resistente alle variazioni termiche per specchi di diametro 25 mm o 50 mm. Il progetto impiega una molla a flessione che allevia le sollecitazioni sull'ottica montata e fornisce una forza oppositiva controllata ai punti di contatto dell'anello di ritenuta per garantire la stabilità. Un dispositivo di bloccaggio positivo aumenta la resistenza a vibrazioni e deriva termica. Filettature di montaggio su quattro delle sei facce agevolano l'integrazione OEM.

Caratteristiche principali

• Punto di snodo centrato sulla superficie ottica per corretta inclinazione
• Sistema di montaggio a bassa sollecitazione con molla a flessione per minimizzare la distorsione di fronte d'onda
• Dispositivo di bloccaggio positivo per stabilità in presenza di vibrazioni e variazioni termiche
• Filettature di montaggio su 4 delle 6 facce (facilita integrazione OEM)
• Disponibile per diametri ottici 25.0/25.4 mm e 50.0/50.8 mm

Varianti prodotto

• Diametro ottico 25.0 / 25.4 mm — codice stock #71-792
• Diametro ottico 50.0 / 50.8 mm — codice stock #71-793

Specifiche tecniche

• Intervallo angolare: ±3°
• Filettatura di montaggio: M4 x 0.7 (filetti su 4 delle 6 facce)
• Punto di snodo: centrato sulla superficie ottica
• Tipo di supporto: cardanico a bassa distorsione di fronte d'onda con molla a flessione e bloccaggio positivo

Applicazioni

• Assemblaggi ottici OEM e integrazione di strumenti
• Sistemi ottici da banco che richiedono minima distorsione di fronte d'onda
• Ambienti con vibrazioni o variazioni termiche che richiedono ritenzione stabile dello specchio
