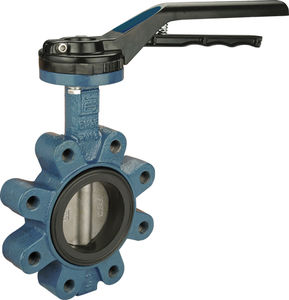

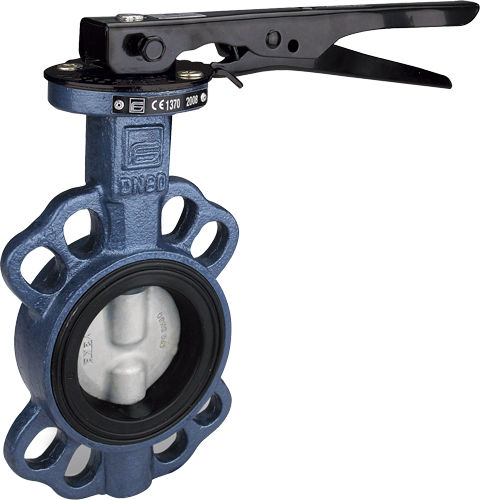

Valvola a farfalla ATLANTIS series

manualeper gascon flangia

CARATTERISTICHE PRINCIPALI STD: ESECUZIONE COSTRUTTIVA: • PRESCRIZIONI GENERALI: BS EN 593-(BS5155) - MSS SP67 - API 609. • DIAMETRI: DN40 - DN600. • ACCOPPIABILI CON FLANGE UNI EN 1092: PN6 - PN10 - PN16 DN40 - DN300 PN6 - PN10 DN350 - DN600. • ACCOPPIABILI CON FLANGE ANSI 150: DN40 - DN300. • PRESSIONE MASSIMA DI ESERCIZIO: PN16 DN40 - DN300 (per fluidi) PN16 DN40 - DN200 (per gas) PN10 DN350 - DN600 (per fluidi) PN10 DN250 - DN600 (per gas). • LIMITI TEMPERATURA CON SEDI DI TENUTA IN: EPDM -20°C / +110°C per fluidi NBR -20°C / +90°C per fluidi NBR -20°C / +60°C per gas • SCARTAMENTI CONFORMI A: UNI EN 558 - ISO5752 - MSS SP67 - API609 - DIN3202/3-K1. • FLANGIA SUPERIORE: foratura ISO5211. • ORGANO DI MANOVRA: leva DN40 - DN200, riduttore DN250 - DN600. • LEVA LUCCHETTABILE: DN40 - DN200. • Adatta per vuoto fino a una depressione di 900mbar. • Rivestimento poliuretanico . • NB: Per compatibilità materiali si rimanda alla tabella valori di resistenza alla corrosione a fondo catalogo. ESECUZIONI SPECIALI: • Riduttore con comando manuale anche per piccoli DN. A RICHIESTA: • Kit di trasformazione da valvola manuale a valvola per attuatore. • Per ulteriori richieste speciali consultare il nostro servizio tecnico/commerciale.
