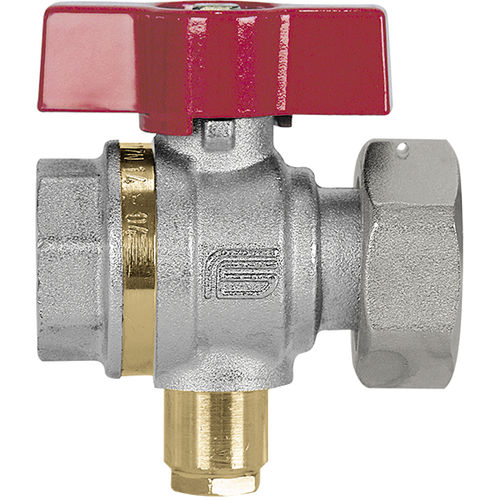

Valvola a sfera SONDA series

manualedi regolazionefilettata

CARATTERISTICHE TECNICHE: Limiti di temperatura: per fluidi da -15°C a +90°C Limiti di pressione: per fluidi 40 bar (20°C) CARATTERISTICHE SPECIFICHE: • la valvola ha un foro filettato M10x1. Rimuovendo il tappino di chiusura è possibile inserire nel corpo della valvola uno strumento di misurazione che, grazie alla foratura effettuata nella parte inferiore della sfera, viene a contatto direttamente con il fluido che dev’essere intercettato. Passaggio: totale (3/4" - 1") ridotto (1" x1"). Stelo: antiscoppio. Guarnizioni laterali: PTFE vergine ad alta resistenza. Tenuta superiore: 3 guarnizioni: 1 anello in PTFE - alta pressione. 2 O-ring - bassa pressione. Campi di utilizzo: la valvola SONDA viene utilizzata nei sistemi di riscaldamento centralizzato ed ogni volta si renda necessario installare strumenti per la misurazione della pressione o della temperatura. Generalmente una valvola SONDA viene installata all’entrata ed una all’uscita di un misuratore di calore, per calcolare la differenza di temperatura. Estremità filettate: • 3/4" X 1" e 1" x 1" femmina a norma UNI ISO 228/1. Organi di manovra: farfalla alluminio rossa. Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.
