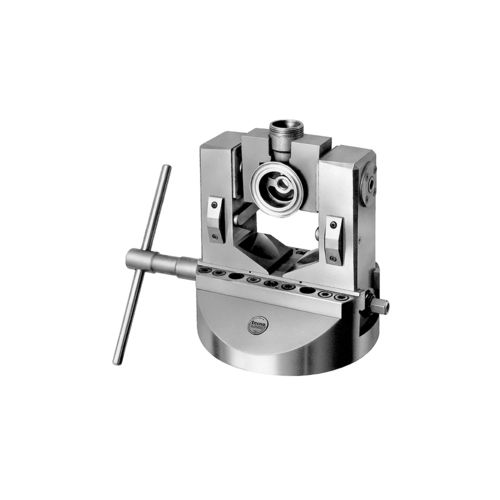

Mandrino di serraggio di pezzo a chiave MADV series
manualecilindricodi precisione

mandrino di serraggio di pezzo a chiave
mandrino di serraggio di pezzo a chiave
mandrino di serraggio di pezzo a chiave
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Serraggio
a chiave
Altre caratteristiche
di precisione, autocentrante, in acciaio, cilindrico, manuale
Numero di ganasce
2 ganasce
Diametro di bloccaggio

Max.: 350 mm
(13,78 in)

Min.: 168 mm
(6,61 in)

Velocità di rotazione

Max.: 1.700 rpm
(10.681 rad.min-1)

Min.: 750 rpm
(4.712 rad.min-1)

Descrizione

I mandrini MADV sono autocentranti, la chiusura delle griffe è automatica con azionamento tramite tirante e cilindro posteriore, il dispositivo di indexaggio ad azionamento manuale. • struttura estremamente rigida, con elevata robustezza del corpo mandrino interamente realizzato in acciaio UNI 18NiCrMo5 con trattamento di Cementazione e Tempra a durezza 60 HRC, che conferisce precisione • costruzione interamente in acciaio UNI 18NiCrMo5 con trattamento di cementazione e tempra a durezza 60 HRC per una migliore precisione ed un lunga durata • l’esecuzione della guida di scorrimento delle griffe con lardone riportato permette una accurata finitura delle superfici di scorrimento con la possibilità di recupero dei giochi conseguenti ad usura • sistema di indexaggio semplice ed affidabile : un otturatore conico garantisce l’indexaggio in modo meccanico con precisione entro 1’30” • sistema di guida dei perni divisori che si avvale radialmente di due file di grandi rulli cilindrici precaricati a pieno riempimento ed assialmente di un robusto cuscinetto assiale • guarnizioni di protezione sia dei dispositivi di indexaggio che dei dispositivi di bloccaggio dai trucioli di lavorazione • massima affidabilità con precisione costante nel tempo • semplice installazione sulle macchine utensili • esecuzione standard con 4 divisioni a 90° + 1 divisione a 45°.Posizioni di indexaggio speciali su richiesta (8×45°, 6×60°) VANTAGGI • chiusura autocentrante • grande capacità di presa con dimensioni ridotte del mandrino • versioni con griffa lunga per particolari che richiedono un grande raggio di rotazione
