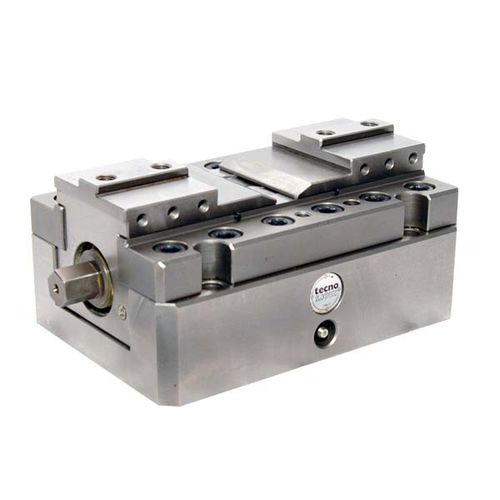

Morsa autocentrante MAV series

per macchina utensilea vitedi precisione

Le morse MAV vengono impiegate sulle macchine per lavorazioni meccaniche per ottenere il bloccaggio del particolare da lavorare. La spinta per ottenere la forza di serraggio che agisce sul pezzo è determinata dal momento torcente che si applica manualmente ad una vite di comando. Sono morse particolarmente idonee ad essere applicate sulle tavole di fresatrici o centri di lavoro, qualora non sia possibile avere a disposizione una alimentazione pneumatica o idraulica. VANTAGGI • Elevata corsa di scorrimento delle griffe che consente la presa di particolari molto sagomati. • Autocentrismo del sistema che consente sempre la coincidenza dell’asse di simmetria del pezzo con l’asse di simmetria della morsa. • La spinta viene trasmessa direttamente dalla vite di comando alle griffe, realizzata con una filettatura trapezoidale in modo che la morsa possa essere utilizzata per bloccare particolari anche in apertura. La vite stessa è supportata da cuscinetti alloggiati in una scatola centrale. • Dopo il montaggio vengono eseguite le rettifiche finali di centratura in pressione. Questo consente di avvicinarci il più possibile alle condizioni nelle quali le morse verranno a trovarsi realmente in lavorazione. • Le guide piane delle griffe hanno i lardoni riportati per una realizzazione più precisa delle superfici di scorrimento con ottima finitura superficiale. I lardoni riportati consentono il recupero dei giochi derivanti da usura senza eventuale sostituzione delle parti. • Sono provviste di efficaci protezioni contro l’infiltrazione dello sporco generato dalla lavorazione meccanica.
