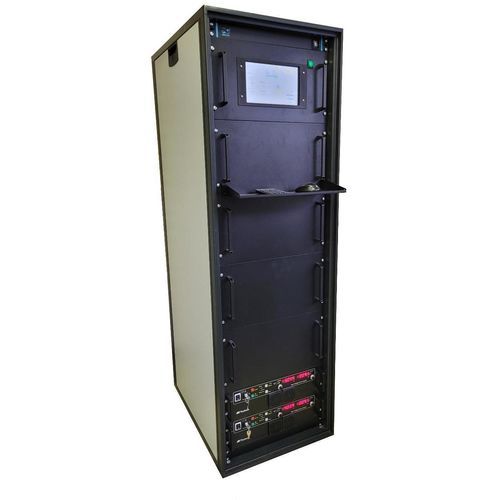

Generatore HPV da laboratorio AHTP series

Presentazione
Soluzioni modulari per plasmi freddi atmosferici. Architettura avanzata con fronti ultrarapidi (< 15 ns) e controllo di precisione per applicazioni R&S e industriali. Gamma completa di generatori ad alta tensione pulsata EFFITECH: generatore HV plasma DBD, arco scorrevole, corona. Intervalli di tensione 1 kV - 50 kV a seconda del modello.

Prestazioni chiave (estratti)

• Fronti ultrarapidi: < 15 ns (tip. < 25 ns su carico 200 pF).
• Ampio intervallo di frequenze: continuo 1 Hz – 200 kHz; fino a 2 MHz in modalità burst (opzione).
• Controllo di precisione avanzato: duty cycle 0–100%, larghezza d'impulso regolabile (> 50 ns con risoluzione 12 ns).
• Correnti di picco elevate: fino a 160 A (dipende dal modello).

Tabella comparativa (estratti)
Modello | Tipo | Potenza max* | Tensione max | Fronti di salita | Corrente max
AHTPM05 | Monopolare | 1 kW | 5 kV | < 15 ns | 160 A
AHTPM10C | Monopolare | 1 kW | 10 kV | < 15 ns | 100 A
AHTPB05C | Bipolare | 1 kW | ±5 kV | < 15 ns | 100 A
AHTPM10 | Monopolare | 2 kW | 10 kV | < 25 ns | 160 A
AHTPB10C | Bipolare | 2 kW | ±10 kV | < 25 ns | 100 A
AHTPB10 | Bipolare | 4 kW | ±10 kV | < 50 ns | 160 A

Generatori specializzati (estratti)

• AHTPB10 — Generatore bipolare: alimentazione HV per carichi capacitivi e resistivi. Uscita regolabile ±10 kV. Modalità burst fino a 2 MHz. Larghezza d'impulso regolabile > 50 ns.
• AHTPM40DC50 — Generatore per carichi capacitivi: supporta treni di impulsi continui/pulsati. Tensione DC regolabile 0 a -50 kV; pulsata 0 a -40 kV; larghezze d'impulso 10–100 µs.
• AHTPB10Z — Generatore bipolare per torcia plasma: impulsi bipolari con attraversamento a zero. Picchi ±10 kV; ampiezza e durata completamente regolabili.
• AHTPB10F — Generatore bipolare ultrarapido: dedicato a carichi capacitivi, impulsi bipolari ultrarapidi; ampiezze e durate regolabili.
• AHTPM1DC07 — Generatore per carichi resistivi: impulsi monopolari con offset regolabile. Tipico 1 kV picco / 700 V offset; corrente di picco fino a 110 A; potenza media circa 1,2 kW.
• AHTPM5 — Generatore impulsi monopolare: tensione pulsata 0–5 kV; larghezza d'impulso 1 µs–100 µs; tempo di commutazione tipico < 100 ns (su carico non induttivo).

Acquisizioni & dimostrazioni (estratti)
Impulsi bipolari ±10 kV con fronti < 15 ns per reattori DBD ad alte prestazioni. Esempi di regimi ad alta frequenza: 5 kV a 150 kHz (stabilità di ampiezza < 2%, fronti < 25 ns). Configurazioni bipolari asimmetriche e simmetriche presentate (es. +5 kV / -2 kV a 10 kHz; ±7 kV a 10 kHz). Rilevamento automatico arco < 100 µs e protezione cortocircuito configurabile.

Funzionalità & opzioni

• Architettura modulare (1–4 kW per generatore) e integrazione in rack 19" per banchi prova.
• Commutazione rapida tramite associazione in serie di MOSFET per impedenza di uscita ultra‑bassa.
• HMI touch (integrata o remota), pilotaggio Modbus RTU / PLC, software di controllo in tempo reale (Windows).
• Trigger interno o esterno programmabile; modalità burst fino a 2 MHz (opzione).
• Sicurezza: rilevamento automatico arco < 100 µs, protezione sovracorrente configurabile, monitoraggio termico e ventilazione forzata.

Caratteristiche / specifiche tecniche

• Tensione di uscita: 0 a ±10 kV regolabile (dipende dal modello; alcuni modelli fino a ±50 kV DC o -50 kV in DC).
• Corrente media: fino a 200 mA (valore indicativo).
• Corrente di picco: fino a 160 A (dipende dal modello).
• Soglia protezione cortocircuito: regolabile 100–160 A (parametro di fabbrica).
• Risoluzione temporale: 12 ns.
• Larghezza d'impulso minima: 50 ns (alcuni modelli supportano 1 µs–100 µs o durate maggiori a seconda del tipo).
• Fronti di salita/discesa: < 15 ns (misura a 13 pF), tip. < 25 ns su 200 pF.
• Frequenza di funzionamento: 1 Hz a 200 kHz in continuo; fino a 2 MHz in modalità burst (opzione).
• Compatibilità carichi: capacitivi (DBD), resistivi, induttivi; impedenza di uscita ottimizzata per plasmi densi e omogenei.
• Misura ottica temperatura: intervallo -20 °C a 1000 °C, precisione ±1 °C.
• Interfacce: Modbus RTU / PLC, HMI touch, software Windows.
