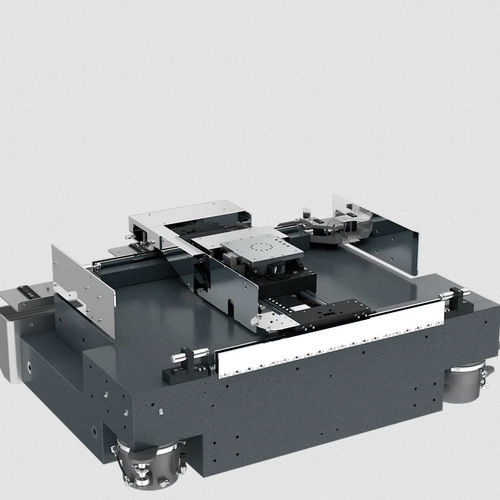

Piastra di posizionamento XY EZ-0715

a motore2 assidi precisione

Lo stadio a portale EZ-0715 è progettato per applicazioni di alta precisione. I sistemi di misura incrementali (Heidenhain LIP6 G0) e un design ottimizzato consentono una precisione di posizionamento di ± 250 nm e una ripetibilità di ± 25 nm per i singoli assi. La slitta precaricata sotto vuoto e la distribuzione ottimizzata delle masse consentono un'elevata rigidità in uno spazio di installazione minimo. I motori senza ferro consentono un'accelerazione fino a 10 m/s2 e una velocità di spostamento fino a 1 m/s. La posizione finale viene rilevata da sensori induttivi. Le guide sono alimentate separatamente tramite catene di trascinamento simmetriche. Il basamento della macchina del Gantry Stage è in granito. Entrambi gli assi possono essere personalizzati. Il sistema XY può essere ampliato con l'aggiunta di un asse Z e/o C.
