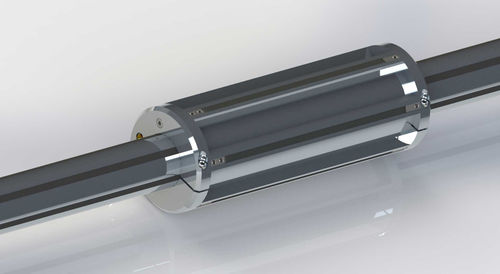

Adattatore per albero espansibile Adaptadores para Ejes Expansibles

Panoramica
Manicotti adattatori che permettono ad alberi espansibili o barre fisse di accettare diversi diametri interni delle bobine. Progettati per rapidi cambi formato e serraggio sicuro durante la conversione di mandrini e bobine. Il montaggio può avvenire su un albero espansibile pneumatico di diametro inferiore o su una barra d’acciaio. Il bloccaggio avviene tramite espansione dell’albero interno o mediante morsetto meccanico.

Applicazioni

• Processi industriali di svolgimento e riavvolgimento nei settori packaging, stampa, carta e tessile.
• Conversione di alberi espansibili per accettare diametri di nucleo differenti, garantendo serraggi rapidi e ripetibili.

Diametri standard / Gamma di espansione

• Per diametro interno bobina Ø69–Ø148 mm — Gamma di espansione Ø148–Ø157 mm.
• Per diametro interno bobina Ø75–Ø148 mm — Gamma di espansione Ø148–Ø157 mm.
• Per diametro interno bobina Ø34–Ø75 mm — Gamma di espansione Ø75–Ø79 mm.

Sistemi di montaggio e bloccaggio

• Espansione dell’albero interno: il manicotto si monta su un albero espansibile pneumatico; l’espansione dell’albero base fornisce la forza di bloccaggio.
• Con morsetto: il manicotto è dotato di un morsetto che si chiude attorno all’albero base (la base può essere una barra fissa in acciaio).

Produzione e materiali
Dimensioni speciali e versioni personalizzate disponibili su richiesta. Alcuni modelli sono realizzati in alluminio a seconda della referenza per garantire serraggio preciso e rapido nelle linee industriali.

Caratteristiche / specificazioni tecniche

• Tipologia: manicotti adattatori per alberi espansibili.
• Conversioni comuni: Ø34 → Ø75 mm, Ø69 → Ø150 mm.
• Gruppi di diametri interni standard: Ø34–Ø75 mm, Ø69–Ø148 mm, Ø75–Ø148 mm.
• Gamme di espansione documentate: Ø75–Ø79 mm, Ø148–Ø157 mm (a seconda del modello).
• Sistemi di bloccaggio: espansione dell’albero interno (pneumatico) o morsetto meccanico.
• Opzioni di montaggio: su alberi espansibili pneumatici o su barra d’acciaio fissa.
• Materiali: alluminio (a seconda del modello).
• Marca: EJEMATIC
