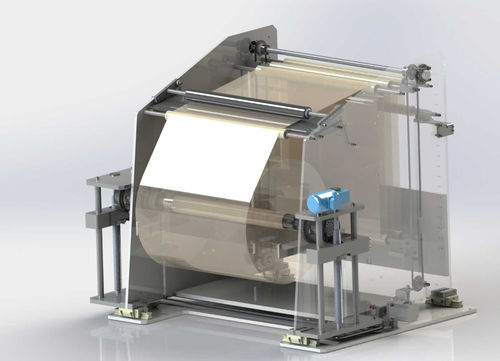

Svolgitore di film

di pellicole di plasticaper tessutimanuale

Panoramica Moduli svolgitori indipendenti e versatili progettati per essere installati davanti a linee di produzione di nastri flessibili. Semplici e sicuri da usare, richiedono solo una formazione di base per l'operatore. Configurazioni su misura disponibili in base ai requisiti; esistono modelli ad alta produzione con giunzione automatica per eliminare i tempi morti e le fermate macchina.

Funzioni principali

• Moduli svolgitori indipendenti per integrazione flessibile nelle linee di produzione
• Configurazioni disponibili per diverse esigenze produttive, inclusi modelli con giunzione automatica per funzionamento continuo
• Progettati per un utilizzo semplice e sicuro con minima formazione dell'operatore

Tipi di svolgitori

• Con supporto bobina a doppio appoggio — per bobine di peso medio-alto (tra 150 e 1000 kg)
• Con supporto a sbalzo (cantilever) — per bobine di peso medio-basso (tra 0 e 150 kg)

Dimensioni generali Sono disponibili dimensioni standard. Altre dimensioni possono essere valutate dal team tecnico per verificarne la fattibilità.

Struttura Telai realizzati in ferro o acciaio inossidabile spessore 20 mm, triangolati con robusti rinforzi per ottenere il massimo momento d'inerzia nelle tre direzioni spaziali.

Carico e scarico bobine Il sollevatore bobine utilizza un sistema a doppio braccio azionato da viti senza fine, posizionate e ingranate su entrambi i lati dei telai. Il sollevatore preleva l'albero espandibile e la bobina dal pavimento, li solleva all'altezza richiesta e trasferisce la bobina lungo i bracci fino ai supporti di sicurezza, aumentando la sicurezza, riducendo lo sforzo dell'operatore e accelerando i tempi di cambio bobina.

Infilaggio I telai includono finestre di accesso posizionate strategicamente per facilitare la gestione del nastro. La parte mobile della ballerina integra un meccanismo di sollevamento e bloccaggio che permette di sollevare e fissare la ballerina per l'infilaggio senza chinarsi, riducendo lo sforzo dell'operatore e i tempi di set-up.

Allineamento del nastro Disponibile in versioni automatiche e manuali. Include sensore di posizione orizzontale, servo per spostamento assiale e telai mobili con campo di regolazione ±50 mm coordinati da elettronica di controllo ad alta precisione per mantenere costante la posizione del nastro.

Tavolo di giunzione Tavolo di giunzione manuale con morsetto per il nastro che garantisce una presa ferma, consentendo all'operatore di preparare le giunzioni con comfort e precisione.

Controllo della tensione Sistema automatico di controllo della tensione composto da ballerina lineare, sensore di distanza, elettronica di controllo e freno elettromagnetico. La posizione della ballerina è monitorata e regolata tramite un algoritmo PID/P&D che modula la potenza del freno per mantenere una tensione costante del nastro e garantire uno svolgimento stabile.

Giunzione automatica Giunzione continua durante il processo di svolgimento con opzioni di giunzione a registro per perfetto allineamento. La tecnologia di giunzione testa a testa evita l'aumento di spessore del nastro, assicurando continuità nei processi ad alta precisione e minimizzando i tempi di fermo macchina.

Caratteristiche / specifiche tecniche

• Denominazione prodotto: Svolgitori su misura
• Spessore telaio: 20 mm (ferro o acciaio inossidabile)
• Rinforzo telaio: travi triangolate per alto momento d'inerzia
• Tipologie supporto bobina: doppio appoggio e cantilever
• Capacità bobina (indicativa): cantilever 0–150 kg; doppio appoggio 150–1000 kg
• Campo regolazione allineatore: ±50 mm (spostamento assiale)
• Componenti controllo tensione: ballerina lineare, sensore di distanza, elettronica di controllo, freno elettromagnetico; controllo tramite algoritmo PID/P&D
• Giunzione: tavolo di giunzione manuale con morsetto; giunzione automatica testa a testa disponibile con opzione registro
• Sollevatore bobina: doppio braccio con viti senza fine per carico/scarico sicuro e trasferimento ai supporti di sicurezza
• Dimensioni standard disponibili; altre dimensioni valutate da studio tecnico
