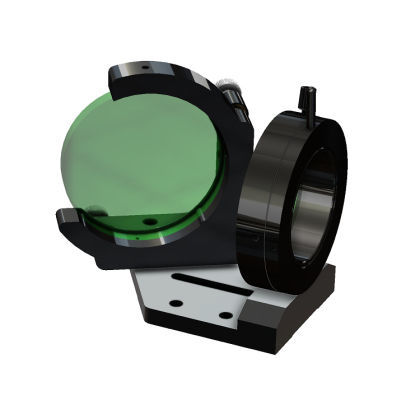

Attenuatore di fasci laser 990-0073 series

variabile

L'attenuatore variabile / beamsplitter è costituito da una montatura cinematica con supporto per polarizzatore, dotata di polarizzatore a film sottile di tipo Brewster e di semipiastra al quarzo. divide il fascio laser in due fasci di intensità regolabile manualmente, separati da un angolo di 68° ○ Ampia gamma dinamica ○ Spostamento del fascio trasmesso ~1,4 mm ○ Elevata soglia di danno ottico Questo attenuatore variabile/diffusore di raggi è costituito da un polarizzatore UV FS a film sottile di tipo Brewster del diametro di 76,2 mm.2 mm, che riflette la luce s-polarizzata e trasmette la luce p-polarizzata, alloggiato nel supporto del Beamsplitter 840-0056-13 e di una semipiastra al quarzo di ordine zero (a contatto ottico) del diametro di 40 mm (per impulsi al femtosecondo) o di una semipiastra spaziata in aria di ordine zero (per applicazioni ad alta potenza) alloggiata nel supporto rotante del polarizzatore 840-0180-A2, posizionata nel fascio laser polarizzato linearmente incidente. Il rapporto di intensità dei due fasci separati e polarizzati può essere variato in modo continuo, senza alterare gli altri parametri del fascio, ruotando la piastra d'onda. L'intensità di entrambi i fasci in uscita, o il loro rapporto di intensità, possono essere controllati in un ampio intervallo dinamico. La polarizzazione P può essere selezionata per la massima trasmissione o la polarizzazione S di elevata purezza può essere riflessa quando si verifica la massima attenuazione del fascio trasmesso. il supporto cinematico 840-0056-13 consente di regolare l'angolo di incidenza (AOI) dei polarizzatori a film sottile di tipo Brewster di ±4,5° e di ottenere il massimo contrasto di estinzione. I supporti sono fissati su una piastra di base. L'altezza dell'asse ottico è di 58,5 mm dal piano del tavolo.
