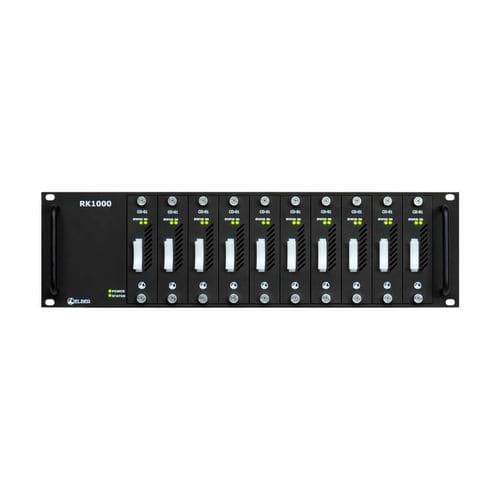

Sistema di trasmissione di segnali RK1000

Lo RK1000 è un apparato che può essere utilizzato dai network televisivi sia per la distribuzione del segnale DVB-ASI su satellite o su reti terrestri, sia in studio per l'instradamento di segnali SD/HD/3G-SDI/DVB-ASI. L'apparato è costituito da uno chassis da 3U rack 19" che prevede l'alloggiamento di fino a 10 moduli, estraibili a caldo, che rendono semplice la manutenzione o la gestione di scorte a magazzino. Il pannello posteriore è costituito da pannelli indipendenti a seconda del tipo e della quantità di schede installate; i pannelli sono connessi a una scheda madre interna sulla quale si innestano i moduli dal pannello frontale. La scheda di change-over, denominata CO-02, accetta fino a tre ingressi (Main, Backup e Disaster Recovery) e presenta 7 uscite; in caso di modalità di operazione DVB-ASI, la scheda opera uno scambio seamless tra l'ingresso main e backup, valutando il contenuto del TS a livello di TS Loss, Sync Loss, PAT Loss, Continuity Counter Error e TEI (ciascuno abilitabile da interfaccia utente). In caso di segnali 3G/HD/SD-SDI lo scambio valuta solo la presenza del segnale. Lo scambio può essere reversibile o non reversibile, automatico o forzato. Ulteriori funzionalità sono incorporate per aumentare la flessibilità e l'affidabilità. Ogni modulo può essere configurato come matrice, e l'utente può assegnare a ciascun connettore di uscita la sorgente selezionata tra l'ingresso 1, 2, 3 ed il segnale scambiato.
