Terminazione per cavo a disconnessione rapida ELCOSPINA TCE 125C

a vitea Cisolata

Descrizione del prodotto

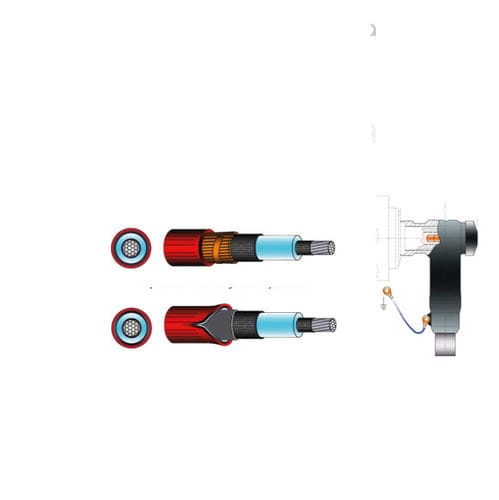

Terminali a squadra interfaccia C, sconnettibili e asimmetrici, per cavi unipolari. Correnti nominali In = 630 A e 1250 A. Progettati per collegamenti tra quadri elettrici e trasformatori. Il corredo include corpo isolante d’interfaccia, adattatore/reducer cavo, vite di contatto, tappo di protezione, mastici e capicorda. Isolante: XLPE. Schermo: fili o tubo in Alluminio. Armatura: X (con armatura). Tensioni applicabili: 24 kV, 36 kV. Tecnologia: cono esterno, sconnettibile. Per uso interno. Conforme a CENELEC HD 629.1 S2 e CEI 20-62/1.

Contenuto del kit

• Corpo isolante d’interfaccia
• Adattatore / riduttore cavo
• Vite di contatto
• Tappo di protezione
• Mastici (sigillanti)
• Capicorda

Caratteristiche / specifiche tecniche

• Corrente nominale (In): 630 A e 1250 A
• Tipologia cavo: 1 conduttore - unipolare
• Tipologia interfaccia: terminale asimmetrico sconnettibile tipo C
• Isolante: XLPE
• Schermo: fili o tubo in Alluminio
• Armatura: X (con armatura)
• Tensione applicabile: 24 kV, 36 kV
• Accessorio: terminale
• Applicazione: interno
• Tecnologia: cono esterno, sconnettibile
• Normative: CENELEC HD 629.1 S2; CEI 20-62/1

Applicazioni

• Collegamenti tra quadri elettrici e trasformatori
• Terminazioni cavi in alta tensione (24/36 kV)
• Sistemi di distribuzione media/alta tensione per uso interno

Norme e ordini
Disponibile nelle varianti In = 630 A e In = 1250 A. Contattare il fornitore per codici d'ordine, tempi di consegna e accessori disponibili. Conforme a CENELEC HD 629.1 S2 e CEI 20-62/1.
