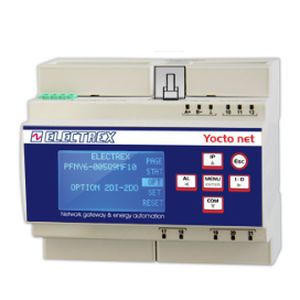

Gateway industriale PFNY6-00509-100 YOCTO NET D6 WEB

di telemetriadi comunicazioneModbus RTU

Nome prodotto
YOCTO NET D6 Web Data Manager (Cod. PFNY6-00509-100).

Panoramica
Bridge di rete tra Ethernet (Modbus TCP/IP) e RS485 (Modbus RTU) per comunicazione e registrazione dati degli strumenti Electrex. Server WEB integrato per visualizzazione delle misure in tempo reale. Alimentazione ampia gamma 85÷265V AC / 100÷374V DC.

Funzionalità principali

• Server Modbus-TCP (max 4 connessioni simultanee).
• Orologio/calendario astronomico e perpetuo, alimentato a batteria, memoria non volatile di tipo industriale.
• Aggiornamento firmware da remoto.
• Server WEB integrato con opzione Upgrade Web per aggiungere pagine personalizzate e funzioni aggiuntive (attivazione tramite PUK).
• Server FTP.
• Comunicazione ad alta velocità ExpBus; porta per moduli I/O esterni e sensori ambientali.
• Tecnologia NFC per configurazione/identificazione.
• Montaggio su guida DIN, larghezza 6 moduli.
• Alimentazione: 85÷265V AC / 100÷374V DC.

Applicazioni / Capacità
Monitoraggio energetico, automazione energetica, allarmi e notifiche, programmazioni basate su calendario, analisi della qualità dell'energia.

Versioni e espandibilità
Le versioni dotate del modulo SI (Sensor Inputs) integrato possono integrare sensori ambientali esterni e moduli di I/O aggiuntivi.

Aggiornamenti software/firmware opzionali (codici di attivazione PUK)

• Net upgrade Log 8 (PUK) Cod. PFSU940-01 — Abilita un servizio di registrazione (es. registrazione di 8 strumenti/registri Modbus: potenza/energia e ingressi digitali). È possibile attivare fino a 8 opzioni Log 8.
• Net upgrade Log 16 (PUK) Cod. PFSU940-02 — Aumenta la capacità di storage da Log 8 a Log 16 (richiede Log 8 già attivo).
• Net upgrade Open Log (PUK) Cod. PFSU940-25 — Consente di modificare la frequenza di campionamento e la scelta dei parametri da registrare per un servizio Log 8 esistente (ogni PUK Open Log modifica un Log 8).
• Net upgrade WEB Open (PUK) Cod. PFSU940-10 — Aggiunge la possibilità di caricare e visualizzare pagine Web personalizzate.
• Net upgrade Charts (PUK) Cod. PFSU940-30 — Permette la visualizzazione di grafici giornalieri (energia, temperatura, umidità, luminosità, ecc.) da file memorizzati con esportazione CSV.
• Net upgrade Energy Automation (PUK) Cod. PFSU940-16 — Aggiunge attività di Energy Automation tramite programmazione Ladder per ON/OFF, allarmi/notifiche e automazioni basate su eventi/calendari (opzione Calendars richiesta) e/o invio di e-mail/SMS (opzione E-Mail/SMS richiesta).
• Net upgrade Calendars (PUK) Cod. PFSU940-20 — Consente la creazione di calendari per tariffe orarie e/o utilizzo con Energy Automation.
• Net upgrade E-Mail / SMS (PUK) Cod. PFSU940-15 — Aggiunge la funzione di notifica via e-mail (e SMS tramite modem/router specifico). Può essere combinato con Energy Automation.

Note
Altre funzioni possono essere attivate tramite aggiornamento firmware (PUK). Dispositivo progettato per l'integrazione in reti di monitoraggio e per l'acquisizione dei dati di strumenti e sensori Electrex.

Caratteristiche / specifiche tecniche

• Codice prodotto: PFNY6-00509-100
• Denominazione commerciale: YOCTO NET D6 Web
• Funzione: Gateway / Web Data Manager / bridge di rete (Modbus TCP/IP ↔ Modbus RTU)
• Server Modbus-TCP: fino a 4 connessioni simultanee
• Orologio: orologio/calendario astronomico e perpetuo, alimentato a batteria
• Memoria: memoria non volatile di tipo industriale
• Firmware: aggiornamento remoto; funzioni opzionali tramite codici PUK
• Server: Web integrato; Server FTP
• Comunicazione: ExpBus ad alta velocità; porta per moduli I/O esterni e sensori ambientali
• Connettività: RS485 (Modbus RTU), Ethernet (Modbus TCP/IP)
• Configurazione: tecnologia NFC
• Montaggio: guida DIN, larghezza 6 moduli
• Alimentazione: 85÷265V AC / 100÷374V DC
