Sistema di monitoraggio della potenza LIBRA CCI UPS

di temperaturadi umiditàdi tensione

Descrizione
Sistema integrato espandibile per il monitoraggio e il controllo degli impianti di produzione. Progettato per soddisfare la CEI 0-16 (allegati O e T) e le delibere ARERA 540/2021/R/EEL e 385/2025/R/EEL che richiedono un Controllore Centrale di Impianto (CCI) con limitazione della potenza attiva su comando esterno del DSO (PF2) per impianti fotovoltaici ed eolici ≥100 kW connessi alla rete MT.

Misure e norme
Analizzatore di energia integrato con classe di precisione ≤ 0,2 come previsto da CEI 0-16:2025-04, allegato O, punto O.13.2.1.

Funzionalità principali

• Analisi qualità energia conforme a EN 50160 e EN 61000-4-30
• Monitoraggio dei parametri ambientali
• UPS integrato per garantire alimentazione locale continua delle funzioni critiche

Comunicazione e connettività

• Ethernet con tre porte dedicate
• Modem integrato 2G/3G/4G (LTE Cat.1)
• Modulo GPS/GLONASS integrato con antenne esterne
• AntennE esterne fornite per modem e GPS
• Bridge di rete tra RJ45 Ethernet e RS485 per comunicazione Modbus con dispositivi Electrex sulla sottorete RS485

Caratteristiche aggiuntive

• Orologio/calendario astronomico perenne con batteria
• Memoria non volatile per dati storici
• Misura armoniche fino al 51° ordine
• Rilevamento e registrazione di sag, swell e interruzioni di tensione
• Server web integrato per visualizzazione misure in tempo reale e dati storici
• Cinque ingressi digitali optoisolati per monitoraggio stato e conteggio impulsi
• Tre uscite digitali a relè per stato o impulsi (altre versioni disponibili)
• Moduli di espansione opzionali con I/O aggiuntivi e fino a 8 ingressi per sensori ambientali Electrex
• Aggiornamento firmware da remoto
• Display grafico FSTN e due LED per calibrazione

Connessioni e installazione
Collegamenti TA, alimentazione e voltmetrici tramite connettori polarizzati per installazione rapida e a prova di errore (plug & play).

Contenuto della confezione

• Connettore femmina 5 poli per cablaggio voltmetrico/alimentazione
• Connettore femmina 6 poli per collegamenti TA con cavo da 2 m
• Antenna 4G esterna per modem integrato con cavo da 5 m
• Antenna magnetica GPS/GLONASS fornita con cavo RG174 da 5 m

Caratteristiche / specifiche tecniche

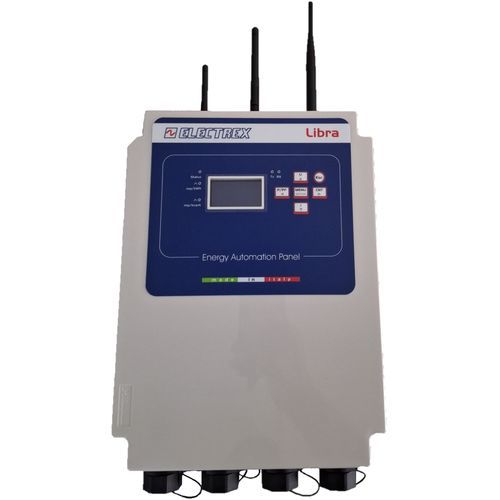

• Modello: LIBRA CCI UPS
• Manufacturer: Electrex
• Classe di precisione analizzatore di energia: ≤ 0,2
• Alimentazione: 230 Vac
• Dimensioni: 236 × 316 × 190 mm
• Ethernet: 3 porte dedicate
• Modem cellulare: 2G/3G/4G, LTE Cat.1
• Posizionamento: modulo GPS/GLONASS con antenna esterna
• Misura armoniche: fino al 51° ordine
• Ingressi digitali: 5 optoisolati (monitoraggio stato e conteggio)
• Uscite digitali: 3 uscite relè (stato/impulso)
• Espansione: moduli I/O opzionali e fino a 8 ingressi per sensori ambientali
• Orologio/calendario: astronomico perenne con batteria
• Display: FSTN grafico
• Memoria: non volatile
• UPS: integrato
• Firmware: aggiornabile da remoto
• Connettori: polarizzati per TA, alimentazione e voltmetriche (plug-and-play)
• Accessori inclusi: connettore 5 poli, connettore 6 poli con cavo 2 m, antenna 4G con cavo 5 m, antenna GPS/GLONASS magnetica con cavo RG174 5 m
