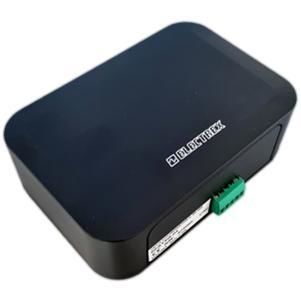

Modulo I/O digitale PFAPT0C-QCHG PICO PRO SIO

ModbusRS-485Modbus RTU

Panoramica prodotto
Dispositivo intelligente di ingressi/uscite e sensori con 2 ingressi digitali optoisolati, 6 uscite digitali a transistor optoisolate con comuni separati, Bus SIO per espansione e 2 uscite relè con contatti in scambio in grado di pilotare carichi fino a 250 VAC / 2 A (resistivi). Gli ingressi digitali hanno filtro antirimbalzo programmabile (adatto al conteggio impulsi o all'indicazione remota di stato). Le uscite digitali sono 27 VDC / 27 mA (DIN 43864) e programmabili come allarmi interni o unità di uscita controllate da remoto via Modbus. I circuiti I/O sono autoalimentati e non richiedono alimentazione esterna. Il Bus SIO consente l'integrazione di moduli I/O aggiuntivi e sensori ambientali tramite dispositivi Milli Pro. Fino a otto allarmi configurabili possono pilotare uscite digitali e/o impostare stati su registri Modbus.

Comunicazioni e firmware
Protocollo di comunicazione: Modbus-RTU su RS485. Firmware aggiornabile da remoto.

Alimentazione e involucro
Tensione di alimentazione: 85–265 VAC / 100–374 VDC. Backup opzionale 12 VDC tramite UPS esterno. Uscita ausiliaria disponibile: Vout 12 VDC. Involucro: grigio. Dimensioni: 150 × 45 × 100 mm.

Applicazioni tipiche

• Conteggio impulsi esterni
• Indicatori di stato remoti
• Comando carichi tramite relè (fino a 250 VAC, 2 A resistivi)
• Integrazione di ingressi/uscite e sensori ambientali via Bus SIO

Specifiche tecniche

• Codice prodotto: PFAPT0C-QCHG
• Modello: PICO PRO SIO
• Ingressi digitali: 2, optoisolati, filtro antirimbalzo programmabile
• Uscite digitali: 6, transistor optoisolate, comuni separati, 27 VDC / 27 mA (DIN 43864)
• Uscite relè: 2 contatti in scambio, fino a 250 VAC / 2 A (resistivi)
• Bus SIO: integrazione di moduli I/O e sensori ambientali tramite dispositivi Milli Pro
• Allarmi: fino a 8 allarmi configurabili (pilotaggio uscite digitali e/o stati Modbus)
• Comunicazione: Modbus-RTU su RS485
• Firmware: aggiornabile da remoto
• Alimentazione: 85–265 VAC / 100–374 VDC; backup opzionale 12 VDC
• Uscita ausiliaria: Vout 12 VDC
• Circuiti I/O: autoalimentati (nessuna alimentazione esterna richiesta)
• Involucro: grigio; dimensioni 150 × 45 × 100 mm
