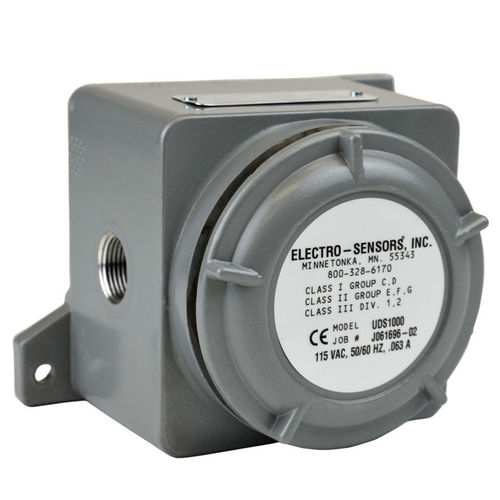

Rilevatore di movimento UDS1000

magneticosenza contattodigitale

Caratteristiche Il relè cambia stato quando la direzione dell'albero si inverte Il relè si resetta quando si arresta l'inversione del moto Facile installazione e calibrazione Custodia per interruttori in alluminio pressofuso NEMA 4X, 7, 9 nominali 115 VAC standard, 12 VDC, 24 VDC, 230 VAC opzioni Classe I, Div. I (C, D) Classe II, Div. I (E, F, G) Durante il funzionamento, l'UDS1000 mette in tensione il suo relè 5 Amp, DPDT, quando l'albero monitorato è a riposo o gira nel senso di rotazione desiderato. I contatti del relè possono essere usati per abilitare il circuito di avviamento del motore, o fornire un'indicazione visiva che l'avvio o l'inizio del processo è possibile. Quando l'albero monitorato gira in senso inverso (direzione sbagliata) il relè si diseccita, impedendo così l'avvio del motore o del processo. L'UDS1000 funziona con un'estremità d'albero montata Disco Pulser (o opzionale Pulser Wrap a colletto diviso) che genera un campo magnetico alternato che viene captato dal grande divario senza contatto sensore. Il sensore trasmette questo segnale di velocità come un impulso digitale in quadratura (frequenza) all'interruttore attraverso un cavo schermato a 4 conduttori. L'UDS1000 decodifica questo segnale di frequenza per determinare l'albero direzione. L'uscita a relè può quindi essere utilizzata per arresto dell'apparecchiatura, per impedire l'avvio, o per fornire un allarme, assicurando la protezione della macchina e integrità del processo. L'UDS1000 è a prova di guasto; qualsiasi la perdita di potenza durante il funzionamento disecciterà la staffetta.
