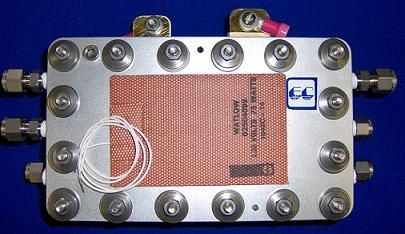

Stack di pile a combustibile 100 cm², 500 W | EFC-100-500W

Un'unità di base dei fissaggi della pila a combustibile consiste dei piatti del separatore, dei piatti del collettore di corrente, dell'assemblea dell'elettrodo della membrana (MEA), delle guarnizioni e possibilmente dei riscaldatori. Tutta la pila a combustibile richiede per generare l'elettricità è idrogeno ed ad ossigeno e gas, o aria. I campi di flusso lavorati dentro ai piatti del separatore della grafite tengono conto flusso dei reattivi e forniscono il contatto elettrico eccellente. La porosità speciale e bassa, grafite di elevata purezza è usata per garantire una guarnizione stretta del gas. La corrente è raccolta tramite il collegamento ai piatti di rame gold-plated del contatto. I connettori separati di tensione sono forniti direttamente in ogni blocchetto delle cellule per esattezza massima nelle misure di iR. Ogni unità include i riscaldatori ed i pozzi resistenti della termocoppia per controllo di temperatura esatto. Un elettrodo di riferimento è fornito in alcuni dei fissaggi (identificati con “ ref” o “ R”). Consiste di un legare di platino di elevata purezza inserito dentro al campo di flusso dell'anodo in modo che sia in contatto diretto con il flusso dell'idrogeno dell'input. I diversi potenziali di elettrodo possono direttamente essere misurati riguardante questo elettrodo di riferimento per permettere che i ricercatori identifichino le diverse caratteristiche dell'elettrodo per mezzo di alto potenziometro di impedenza.
