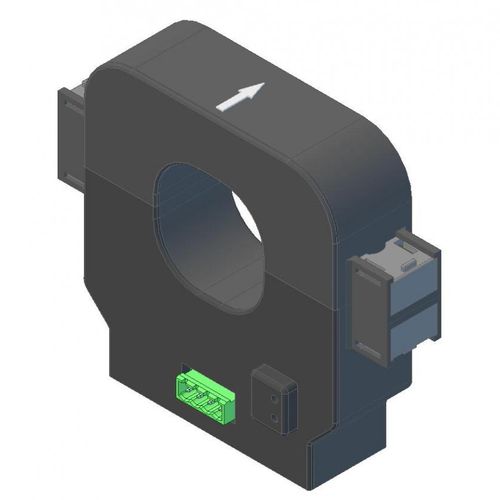

Sensore di corrente ad effetto Hall ad anello aperto HJA1K5T01

montato su pannelloACDC

sensori di corrente basati sulla tecnologia ad effetto Hall ad anello aperto misura di correnti continue, alternate ed impulsive, con isolamento galvanico tra il circuito primario e secondario La corrente primaria lp che scorre nel sensore crea un flusso magnetico primario propozionale. Una sonda di Hall posta nel traferro del circuito magnetico produce una tensione di Hall Vh proporzionale a questo flusso e alla corrente Ip misurata. Un circuito elettronico amplifica questa tensione di Hall (Vh) permettendo di utilizzarla direttamente nel circuito di misurazione dell'applicazione finale come tensione di uscita secondaria Vs.Il sensore di corrente misura i valori istantanei CARATTERISTICHE CHIAVE -Split tipo di nucleo centrale. -Sensore di corrente ad anello aperto. -Uscita in tensione. -Protezione dal miss-cablaggio in qualsiasi combinazione. APPLICAZIONE CORRELATA -•. Monitoraggio della batteria -•. Monitoraggio delle stringhe solari -•. Caricabatterie EV SPECIFICAZIONE Prodotto NoHJA1K5T01 Ipn (A)1500 IpMax (A)1800 Sup. Tensione(V) +9 ... +18 Iout/Vout @Ipn 2,5 ± 1,5 V Larghezza di banda-3dB(kHz)DC Precisione % ±1,0 Terminazione secondariaConnettore di testata TipoPannello di montaggio
