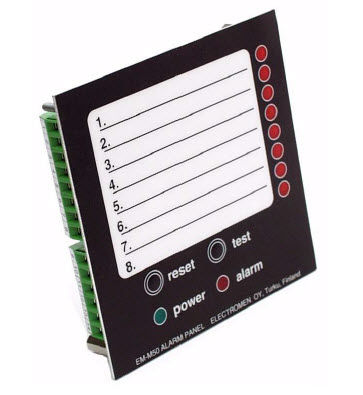

Pannello di visualizzazione allarme EM-M50

EM-M50 è una logica di allarme a 8 canali adatta al controllo degli allarmi in vari processi di automazione. EM-M50 può essere installato con scanalatura standard di 96*96 millimetri. Ognuno degli 8 canali può essere impostato per l'attivazione sia con contatto di apertura che di chiusura. Gli ingressi possono essere controllati anche con segnale di tensione. L'uscita di indicazione visualizza lo stato dell'ingresso in tempo reale in modo che l'unità sia s.c. trasparente. Anche le uscite di indicazione possono essere invertite, quindi l'uscita viene invertita rispetto all'ingresso. La logica di allarme funziona nel modo seguente. Quando viene rilevata la segnalazione di guasto, l'indicatore luminoso del particolare canale inizia a lampeggiare e il relè di allarme di gruppo e l'uscita di allarme emette un allarme. Se il guasto che causa l'allarme viene rimosso, l'allarme rimane. L'allarme può essere rimosso solo con il pulsante di reset. Quando l'allarme viene riconosciuto l'allarme di gruppo viene rimosso, l'indicatore luminoso rimane acceso fino a quando la situazione di ingresso è stata normalizzata. Quindi l'allarme nuovo lampeggia e quello vecchio rimane acceso. L'ingresso di allarme può essere ritardato da 0,5 a 4 secondi. L'uscita di allarme può essere ritardata da 0 a 10 secondi. Il ritardo è lo stesso per tutti i canali. Il funzionamento dell'unità può essere verificato con il pulsante di prova. EM-M50 è dotato anche di ingressi di test e reset. Con questi ingressi è possibile collegare più unità in parallelo per formare gruppi. Il relè di allarme di gruppo viene diseccitato quando si verifica un allarme, per cui anche un'interruzione della tensione di esercizio provoca un allarme. L'ingresso della tensione di esercizio è protetto contro le sovratensioni e l'inversione di tensione.
