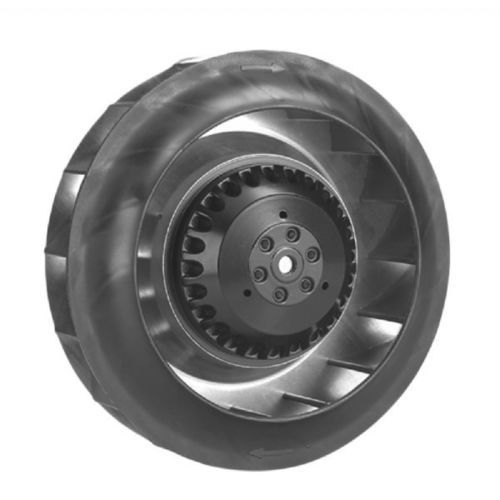

Ventilatore AC EA series

ad alta prestazionead alta pressionead alta portata

Panoramica
Progettati per applicazioni di movimentazione dell'aria ingegnerizzate in cui affidabilità elevata, elevato flusso d'aria, alta pressione statica e spazio di installazione limitato sono requisiti principali. La serie EA comprende giranti motorizzate a pale rivolte all'indietro con protezione termica integrata, disponibili in una vasta gamma di diametri e lunghezze.

Specifiche

• EA13070 — Ø 132.6 x 72.5 mm / Ø 5.22 x 2.85 in: Portata max 5.33 m³/min / 188 CFM; Protezione termica; Girante a pale curve all'indietro
• EA13090 — Ø 132.6 x 91.5 mm / Ø 5.22 x 3.60 in: Portata max 5.33 m³/min / 188 CFM; Protezione termica; Girante a pale curve all'indietro
• EA17554 — Ø 175.0 x 54.85 mm / Ø 6.88 x 2.16 in: Portata max 7.8 m³/min / 274 CFM; Protezione termica; Girante a pale curve all'indietro
• EA18065 — Ø 182.4 x 68.5 mm / Ø 7.18 x 2.69 in: Portata max 8.3 m³/min / 290 CFM; Protezione termica; Girante a pale curve all'indietro
• EA18085 — Ø 182.4 x 84.9 mm / Ø 7.18 x 3.34 in: Portata max 8.5 m³/min / 300 CFM; Protezione termica; Girante a pale curve all'indietro
• EA19070 — Ø 190.0 x 70.0 mm / Ø 7.48 x 2.75 in: Portata max 10.4 m³/min / 370 CFM; Protezione termica; Girante a pale curve all'indietro
• EA19070 F — Ø 235.0 x 87.2 mm / Ø 9.25 x 3.43 in: Portata max 7.0 m³/min / 247 CFM; Protezione termica; Girante a pale curve all'indietro (variante F)
• EA22070 — Ø 223.0 x 71.0 mm / Ø 8.77 x 2.79 in: Portata max 15.0 m³/min / 530 CFM; Protezione termica; Girante a pale curve all'indietro
• EA22070 F — Ø 259.0 x 97.8 mm / Ø 10.2 x 3.85 in: Portata max 12.3 m³/min / 434 CFM; Protezione termica; Girante a pale curve all'indietro (variante F)
• EA22569 — Ø 225.0 x 69.0 mm / Ø 8.85 x 2.71 in: Portata max 15.6 m³/min / 550 CFM; Protezione termica; Girante a pale curve all'indietro
• EA22585 — Ø 225.0 x 85.0 mm / Ø 8.85 x 3.34 in: Portata max 19.2 m³/min / 680 CFM; Protezione termica; Girante a pale curve all'indietro
• EA22599 — Ø 225.0 x 99.0 mm / Ø 8.85 x 3.89 in: Portata max 22.0 m³/min / 770 CFM; Protezione termica; Girante a pale curve all'indietro
• EA22599 F — Ø 259.0 x 154.5 mm / Ø 10.2 x 6.08 in: Portata max 15.5 m³/min / 547 CFM; Protezione termica; Girante a pale curve all'indietro (variante F)
• EA25098 — Ø 251.5 x 98.1 mm / Ø 9.90 x 3.86 in: Portata max 24.0 m³/min / 850 CFM; Protezione termica; Girante a pale curve all'indietro
• EA25098 F — Ø 259.0 x 130.9 mm / Ø 10.2 x 5.15 in: Portata max 19.3 m³/min / 681 CFM; Protezione termica; Girante a pale curve all'indietro (variante F)
• EA31515 — Ø 318.0 x 154.5 mm / Ø 12.5 x 6.08 in: Portata max 33.0 m³/min / 1165 CFM; Protezione termica; Girante a pale curve all'indietro
• EA36017 — Ø 360.0 x 167.3 mm / Ø 14.1 x 6.58 in: Portata max 46.5 m³/min / 1645 CFM; Protezione termica; Girante a pale curve all'indietro
• EA40017 — Ø 400.0 x 162.4 mm / Ø 15.7 x 6.39 in: Portata max 53.8 m³/min / 1900 CFM; Protezione termica; Girante a pale curve all'indietro

• Ci riserviamo il diritto di modificare i dati senza preavviso.
• Prestazioni soggette a tolleranza del 10 %.
• Modelli disponibili in 115V e 230V. Funzionamento a piena frequenza possibile (50Hz o 60Hz).

Caratteristiche tecniche

• Tipo di prodotto: ventilatori centrifughi AC / giranti motorizzate
• Progettato per alta affidabilità, alto flusso d'aria, alta pressione statica e spazio di installazione limitato
• Tipo di girante: pale curve all'indietro
• Protezione: protezione termica su tutti i modelli elencati
• Opzioni di tensione: 115V e 230V
• Frequenza: 50Hz o 60Hz
• Intervallo di portata (tabella): circa 5.33 a 53.8 m³/min (188 a 1900 CFM)
• Gamma modelli: EA13070, EA13090, EA17554, EA18065, EA18085, EA19070 (e variante F), EA22070 (e variante F), EA22569, EA22585, EA22599 (e variante F), EA25098 (e variante F), EA31515, EA36017, EA40017
