Ventilatore IP68 ED series

assialedi raffreddamentodi circolazione di aria

Panoramica del prodotto
Ventilatori DC brushless IP68/IP69K assiali e centrifughi progettati per ambienti gravosi e lavaggi ad alta pressione. La gamma comprende unità compatte 40 x 40 x 28 mm fino a grandi ventilatori assiali Ø254 x 89 mm e diversi modelli centrifughi con girante a pale retroflette. Applicazioni tipiche: armadi e apparecchiature che richiedono protezione da ingressi di liquidi e lavaggi.

Ventilatori assiali DC IP68 / IP69K - Modelli e dati principali (rappresentazione tabellare)

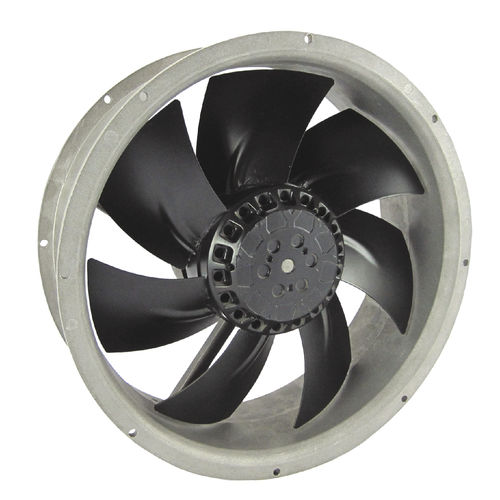

ED2589 — Ø 254 × 89 / Ø 10 x 3.5 — 28.3 m3/min / 1,000 CFM — Ventilatore DC brushless. IP68 / IP69K.
ED1551 — 172 x 150 x 51 / 6.70 x 5.90 x 2.00 — 13.4 m3/min / 472 CFM — Ventilatore DC brushless. IP68 / IP69K.
ED1238 — 120 x 120 x 38 / 4.70 x 4.70 x 1.50 — 5.1 m3/min / 180 CFM; 8.1 m3/min / 285 CFM; 6.8 m3/min / 240 CFM — Ventilatore DC brushless. IP68 / IP69K.
ED1225 — 120 x 120 x 25 / 4.70 x 4.70 x 1.00 — 3.8 m3/min / 135 CFM; 3.4 m3/min / 120 CFM — Ventilatore DC brushless. IP68 / IP69K.
ED9238 — 92 x 92 x 38 / 3.62 x 3.62 x 1.50 — 4.8 m3/min / 168 CFM — Ventilatore DC brushless. IP68 / IP69K.
ED9225 — 92 x 92 x 25 / 3.62 x 3.62 x 1.00 — 1.9 m3/min / 66 CFM — Ventilatore DC brushless. IP68 / IP69K.
ED8038 — 80 x 80 x 38 / 3.15 x 3.15 x 1.50 — 3.7 m3/min / 132 CFM — Ventilatore DC brushless. IP68 / IP69K.
ED8032 — 80 x 80 x 32 / 3.15 x 3.15 x 1.25 — 2.5 m3/min / 88 CFM — Ventilatore DC brushless. IP68 / IP69K.
ED8025 — 80 x 80 x 25 / 3.15 x 3.15 x 1.00 — 1.8 m3/min / 64 CFM — Ventilatore DC brushless. IP68 / IP69K.
ED6025 — 60 x 60 x 25 / 2.4 x 2.4 x 1.00 — 1.3 m3/min / 45 CFM; 1.6 m3/min / 57 CFM — Ventilatore DC brushless. IP68 / IP69K.
ED4028 — 40 x 40 x 28 / 1.6 x 1.6 x 2.2 — 0.7 m3/min / 24.5 CFM — Ventilatore DC brushless. IP68 / IP69K.

Ventilatori centrifughi DC IP68 / IP69K - Modelli e dati principali (rappresentazione tabellare)
ED250110 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m3/min / 920 CFM — Girante a pale retroflette. IP68 / IP69K.
ED225099 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m3/min / 835 CFM — Girante a pale retroflette. IP68 / IP69K.
ED221071 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m3/min / 621 CFM — Girante a pale retroflette. IP68 / IP69K.
ED175069 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m3/min / 437 CFM — Girante a pale retroflette. IP68 / IP69K.
ED175067 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m3/min / 395 CFM — Girante a pale retroflette. IP68 / IP69K.
ED133091 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m3/min / 326 CFM — Girante a pale retroflette. IP68 / IP69K.

Note

• Ci riserviamo il diritto di modificare i dati senza ulteriore avviso.
• Le prestazioni sono soggette a tolleranza del 10%.

Specifiche tecniche

• Grado di protezione: IP68 e IP69K (protezione contro i liquidi e i lavaggi ad alta pressione).
• Tipi di ventilatori: ventilatori assiali DC brushless e ventilatori centrifughi DC brushless con giranti a pale retroflette.
• Famiglie di modelli: ED2589, ED1551, ED1238 (incl. varianti Mark 2 / Mark 3), ED1225 (Mark 2), ED9238, ED9225, ED8038, ED8032, ED8025, ED6025 (incl. Mark 2), ED4028, ED250110, ED225099, ED221071, ED175069, ED175067, ED133091.
• Intervalli dimensioni (assiale): da 40 x 40 x 28 mm fino a Ø 254 × 89 mm. (centrifugo): Ø 133 x 91 mm fino a Ø 250 x 110 mm.
• Intervallo portata d'aria: circa 0.7 a 28.3 m3/min (≈ 24.5 a 1,000 CFM) a seconda del modello.
• Applicazioni tipiche: raffreddamento di armadi e apparecchiature in ambienti gravosi che richiedono protezione IP68/IP69K (lavaggio, protezione da ingressi).
• Note: i dati di prestazione possono variare; tolleranza ±10% e dati di prodotto soggetti a modifica.
