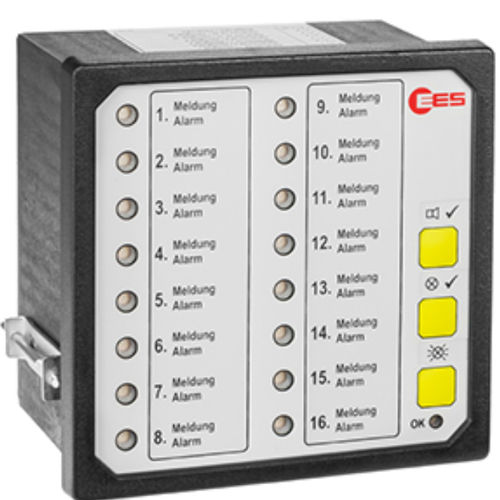

Dispositivo di controllo di disturbi di rete da montare su pannelli SM series

compattodi pannello di distribuzione

Nei sistemi di controllo e monitoraggio, è sempre più frequente la richiesta di un semplice indicatore di guasto da utilizzare nel modo più universale possibile. Lo sforzo di cablaggio deve essere limitato al minimo; non c'è spazio per ulteriori elementi di controllo. I dispositivi della serie SSM sono unità di segnalazione guasti semplici e molto compatte per il montaggio a pannello dei quadri elettrici. Dispongono di display a LED con ampio angolo di lettura, pulsanti integrati per il test delle lampade e il riconoscimento delle lampade e dell'avvisatore acustico, nonché contatti a relè per la segnalazione collettiva e l'attivazione dell'avvisatore acustico. A seconda della variante di segnalatore, la tensione di alimentazione e di segnale può variare fino a 250 V CA/CC. Il cablaggio avviene tramite terminali a innesto e la descrizione dei LED può essere effettuata tramite strisce di etichettatura a scorrimento. Semplice parametrizzazione tramite interruttori DIP Gli annunciatori della serie SSM-A possono essere parametrizzati tramite interruttori DIP. In questo modo, l'elaborazione degli allarmi può essere adattata rapidamente e facilmente alla rispettiva applicazione. Inoltro degli allarmi con contatti a relè Gli allarmi singoli possono essere moltiplicati per mezzo di un modulo di espansione a relè per la serie SSM-R. Il modulo relè fornisce 16 contatti relè e può essere collegato al segnalatore con un semplice cavo a nastro. Indicazione combinata di stato e allarme Con la serie LSM-C è disponibile un dispositivo combinato per l'indicazione del funzionamento e la segnalazione dei guasti. Le informazioni di stato e gli allarmi possono essere facilmente identificati ed elaborati grazie ai diversi colori dei LED e all'elaborazione del segnale.
