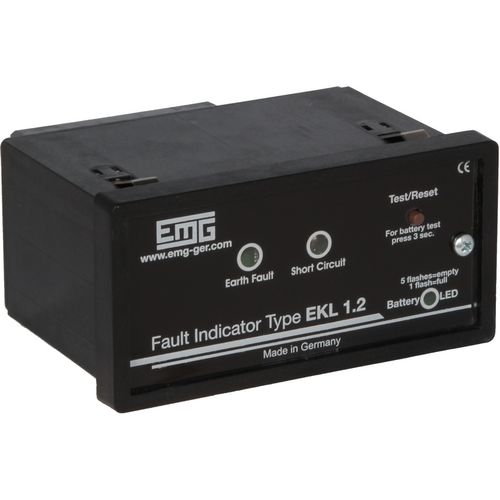

Indicatore di cortocircuito EKL series

di difetti di massaLEDda montare su pannello

Il terra-difetto ed il tipo EKL dell'indicatore di cortocircuito possono essere utilizzati nelle reti radiali con l'una rete dell'aprire-anello ed immessa che solidamente sono interrate o la resistenza bassa interrata. L'indicazione dei cortocircuiti è fatta da un o tre LED. i Terra-difetti sono indicati da un LED. Il collegamento potenziale-libero fra i sensori di cortocircuito ed il visualizzatore è fatto da fibra - cavi ottici. I sensori di cortocircuito possono essere montati sui cavi selezionati e non schermati. Il collegamento fra il sensore del terra-difetto ed il visualizzatore è fatto da cavo. Il sensore deve essere montato sui cavi selezionati. Tutti i sensori sono divisibili e possono essere adattati sul cavo. Il visualizzatore è alimentato da una batteria di litio cambiabile. Il visualizzatore può essere collegato alternativamente ad un rifornimento di forza ausiliaria. Il terra-difetto ed il tipo EKL dell'indicatore di cortocircuito possono essere forniti di secondo relè per un'indicazione a distanza separata dei terra-difetti e dei cortocircuiti. Il terra-difetto ed il tipo EKL dell'indicatore di cortocircuito consiste di: - Un visualizzatore per la visualizzazione i terra-difetti e dei cortocircuiti - Un tipo LK dei tre sensori per la rilevazione dei cortocircuiti - Un tipo Se del sensore per la rilevazione dei terra-difetti Il terra-difetto ed il tipo EKL dell'indicatore di cortocircuito è disponibili in due versioni: Scriv EKL a macchina 1.2: Cortocircuiti l'indicazione da un LED comune per tutte e tre le fasi Scriv EKL a macchina 3.2: Cortocircuiti l'indicazione da un LED per ciascuna delle tre fasi Entrambe le versioni forniscono un'indicazione del terra-difetto un LED.
