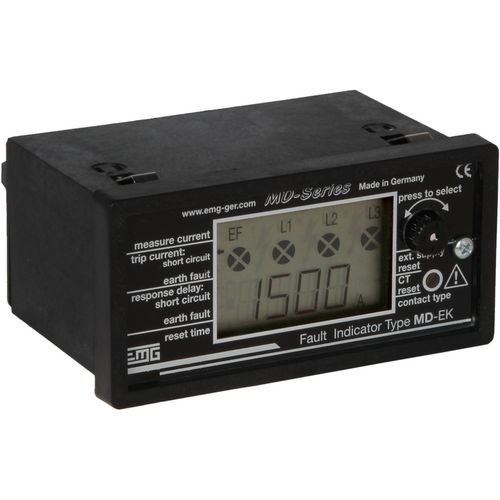

Indicatore di cortocircuito MD series

di difetti di massadigitaleda montare su pannello

Il terra-difetto ed il tipo MD degli indicatori di cortocircuito possono essere utilizzati nelle reti radiali con l'una rete dell'aprire-anello ed immessa. I collegamenti fra i sensori di cortocircuito ed il sensore del terra-difetto al visualizzatore sono fatti di conseguenza da cavo. Tutti i sensori devono essere montati sui cavi selezionati soltanto. I sensori sono divisibili e possono essere adattati sul cavo. Per il funzionamento del visualizzatore un rifornimento di forza ausiliaria è suggerito ma non obbligatorio. Potenze della batteria cambiabili del litio l'esposizione nel caso delle alimentazioni elettriche mancanti o venenti a mancare. Gli indicatori delle MD-Serie hanno un display a cristalli liquidi (affissione a cristalli liquidi) e un LED per l'indicazione dei difetti e per l'esposizione della corrente attuale della rete di ogni fase. Le regolazioni molto flessibili dell'indicatore possono completamente essere registrate via l'esposizione dell'affissione a cristalli liquidi. Il tipo MD degli indicatori fornisce due relè per un'indicazione a distanza separata dei terra-difetti e dei cortocircuiti. I contatti a distanza sono contatti di cambiamento (NO+NC) per l'più alta flessibilità. Il tipo MD degli indicatori inoltre fornisce un'interfaccia di serie. Via il protocollo di Modbus la condizione dell'indicatore può essere letta fuori e tutte le regolazioni dell'indicatore possono essere lette fuori ed essere cambiate. Ulteriormente, la corrente di servizio della rete può essere letta a distanza fuori. L'interfaccia di serie può essere configurata per consumo a corrente debole. Quindi, il tipo MD degli indicatori può essere usato senza alimentazione elettrica esterna.
