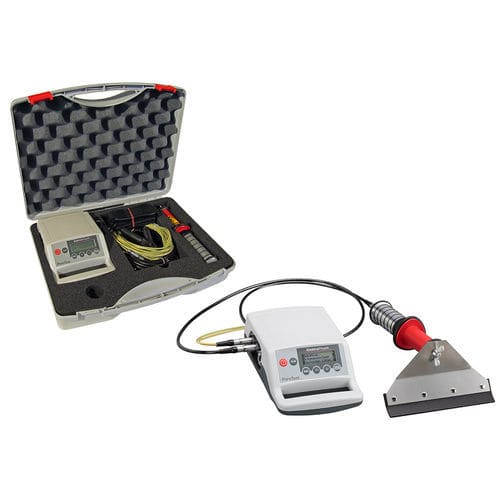

Rilevatore di porosità per rivestimento PoroTest 7

per condottoportatiledi alta tensione

Panoramica Il PoroTest 7 individua pori, microfori e altri difetti nei rivestimenti non conduttivi su substrati conduttivi come acciaio, alluminio e calcestruzzo. Utilizza un metodo ad alta tensione controllata per rilevare in modo affidabile difetti microscopici (>20 µm) ed è adatto a caldaie, pompe, serbatoi, impianti offshore, piattaforme di perforazione, navi e condotte.

Applicazioni

• Ispezione di strati isolanti su supporti conduttivi (acciaio, alluminio, calcestruzzo)
• Prove in cantiere su serbatoi, pompe, tubazioni e strutture marine/offshore
• Controlli pre-commissioning e manutenzione preventiva

Vantaggi

• Individuazione precoce di rotture del rivestimento che possono causare corrosione interna o esterna
• Riduzione dei rischi per prodotti sensibili e reazioni chimiche pericolose
• Minimizza i costi di rilavorazione identificando i difetti prima dell'esercizio

Caratteristiche

• Limite di rilevamento: difetti microscopici >20 µm
• Intervallo di spessore testabile: 30 µm – 11,3 mm (dipende dal modello)
• Gamma di tensione di prova: 0,5 kV – 35 kV, stabilizzata elettronicamente
• Ampia scelta di elettrodi di prova per applicazioni specifiche
• Menu operatore in 4 lingue
• Allarmi ottici e acustici
• Design portatile, ergonomico e robusto per l'uso in sito
• Sicurezza elettrica conforme a VDE 0411, parte 1
• Alimentazione: rete o batteria ricaricabile interna

Contenuto della fornitura

• Unità rilevamento pori PoroTest 7 con batteria integrata
• Cavo di collegamento unità – elettrodo
• Elettrodo spazzola metallica
• Cavo di equipotenziale 5 m
• Cavo di alimentazione
• Tracolla
• Manuale d'uso
• Valigetta di trasporto in plastica

Specifiche tecniche

• Limite di rilevamento: >20 µm
• Spessore testabile: 30 µm – 11,3 mm (a seconda del modello)
• Tensione di prova: 0,5 kV – 35 kV (DC), indicazione digitale
• Precisione di impostazione: ±0,1 kV + 3% della lettura
• Dimensioni/peso sonda HV: ca. 274 mm x Ø 63 mm / 550 g; unità di controllo: ca. 225 x 150 x 85 mm / 1,4 kg
• Allarme: 90 dB, 0,1 s/foro; tono continuo in caso di cortocircuito
• Uscita segnale: senza potenziale, Umax. 100 V, Imax. 0,4 A
• Batteria: 4 pile C IEC LR14 NiMH, sostituibili; autonomia a tensione max: P7 ≈ 20 h; P30/P35 ≈ 10 h
• Tempo di carica: ≈ 4 h (carica rapida)
• Tensione di rete: 115 V–230 V, 50/60 Hz (commutazione automatica)
• Temperatura di esercizio: 0 °C – 50 °C; evitare condensa sulla superficie
• Norme: DIN 55 670, DIN 50191 (VDE 0104), DIN EN 61010/Part 1 (VDE 0411/Part 1)
